크레인 근접 경보
크레인 근접 경보와 이동 이력이 현장 안전 점검의 근거로 남습니다. 장비별 기록을 비교해 배차와 정비 계획을 검토합니다.
크레인과 작업자 거리를 확인해 임계 거리에서 태그가 진동합니다

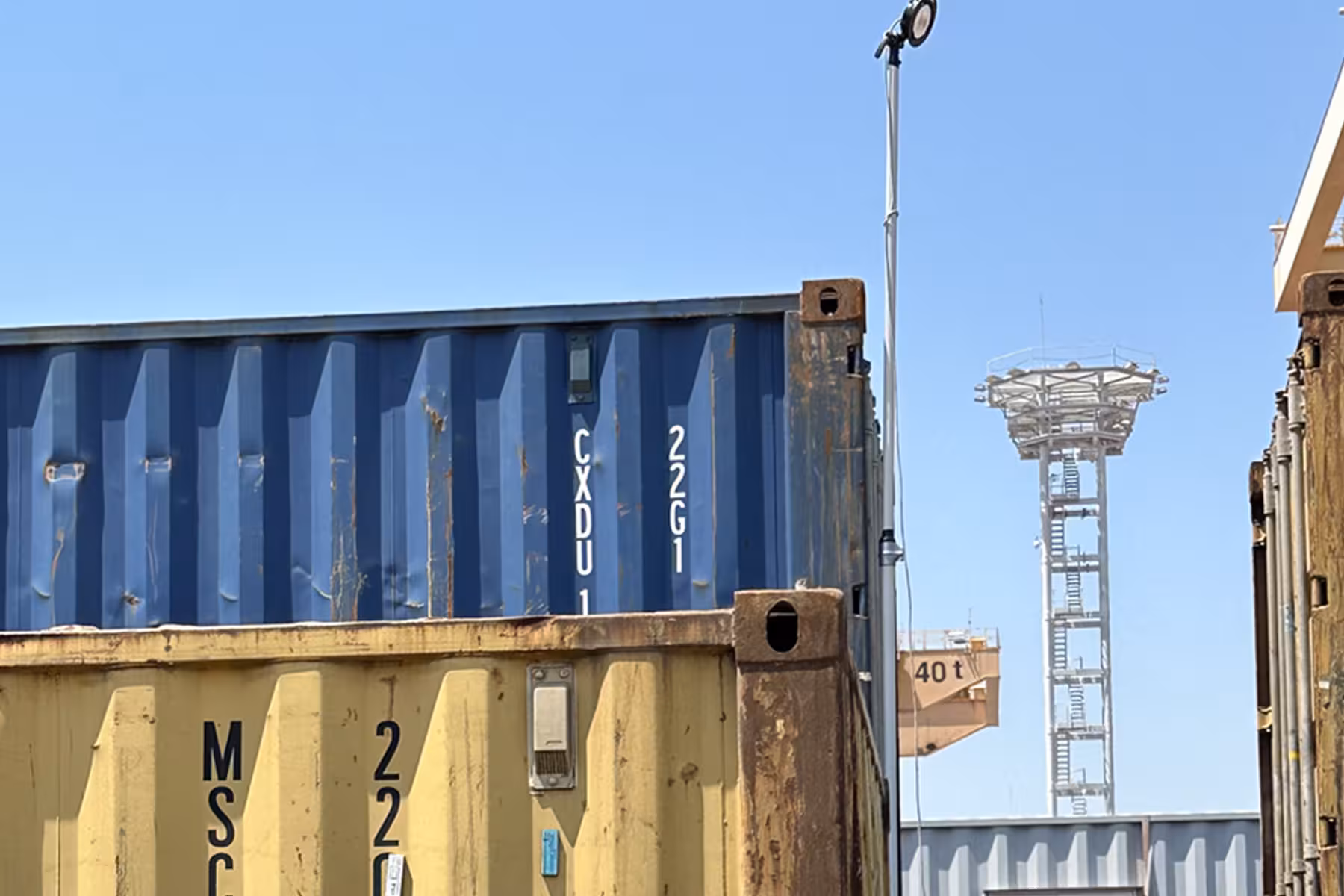

크레인과 야드트럭, 작업자에 UWB Tag를 달고 기둥과 컨테이너에 수신기를 붙입니다. 서로의 거리가 임계값에 들어오면 작업자 태그가 진동과 소리로 알립니다. 강재가 전파를 반사하는 야드이므로 수신기 수량은 적재가 찬 상태에서 측정해 확정합니다.
TwinTracker UWB
UWB 신호를 수신해 위치를 계산하는 리더입니다. 사양상 오차는 실내 개활 기준 ±10cm이나 금속 반사가 심한 야드에서는 달라지므로, 실측을 거쳐 목표 정밀도를 확정하세요.
금속 구조물 환경 측위 설계
도크와 야적장의 전파 조건을 실측해 앵커 자리를 정합니다. 작업자와 차량 위치를 같은 도면에 올려 근접을 감지합니다.
야드 구조에 맞춘 앵커 배치
갠트리 크레인과 선박, 적재물이 전파를 막는 자리를 도면에서 먼저 찾으세요. TwinTracker UWB 수신기는 주행 경로를 피해 기둥과 구조물 위에 놓습니다. 구역마다 필요한 밀도가 달라 사무 구역과 도크, 야적장을 나눠 산정합니다.
도크 내 작업자 실시간 위치 표시
안전모나 조끼에 태그를 달면 도크 안 작업자가 도면 위에 표시됩니다. 크레인 아래와 선체 주변처럼 시야가 막힌 구역도 같은 화면에서 봅니다. 협력사 인원까지 포함해야 실제 재실 인원이 맞습니다.

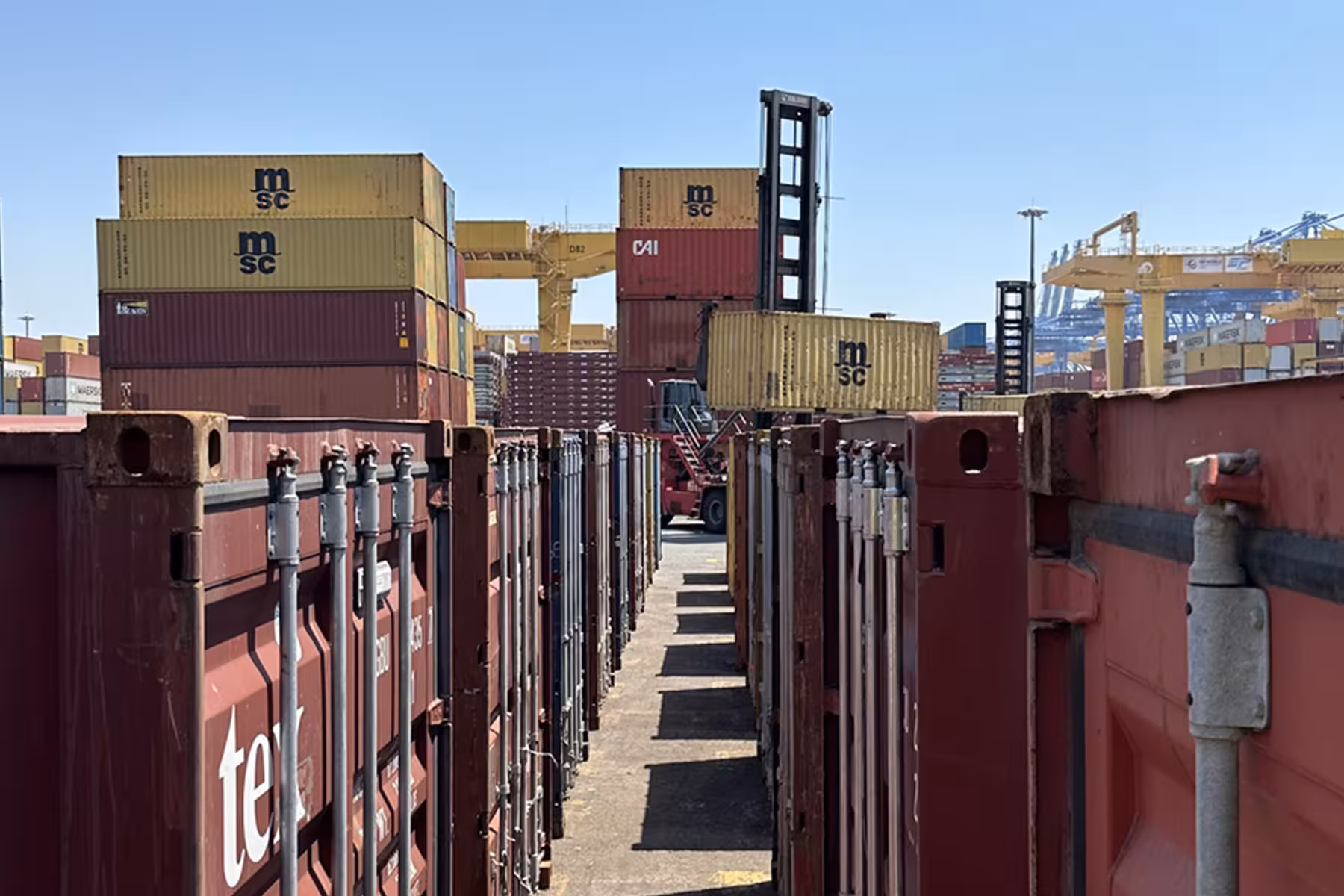

금속 적재 환경 실측 설치
컨테이너와 강재가 쌓인 야드는 전파를 되쏘아 설치 위치에 따라 결과가 크게 달라집니다. 적재가 가득 찬 상태에서 인식이 유지되는지 확인한 뒤 수량을 확정하세요. 비어 있을 때 나온 값은 참고로만 씁니다.
차량 위험구역 진입 감지
야드트럭과 지게차 주변에 위험 구역을 설정하면 작업자가 들어오는 순간 알림이 갑니다. 어느 작업자가 어느 차량 구역에 진입했는지가 함께 기록됩니다. 차량마다 구역 크기를 다르게 정해 작업 조건에 맞춥니다.
근접 경보 이력 관리
관제실과 현장이 같은 화면에서 근접 경보와 대응 절차를 확인합니다. 장비의 이동과 체류 기록을 배차와 정비 계획의 근거로 활용합니다.
관제실과 현장 동시 확인
관제실 PC와 현장 태블릿, 휴대전화가 같은 화면을 띄웁니다. 담당자가 자리를 옮겨도 상황이 끊기지 않고 이어집니다. 구역별 밀집도는 히트맵으로 함께 표시돼 어디에 사람이 몰리는지 드러납니다.

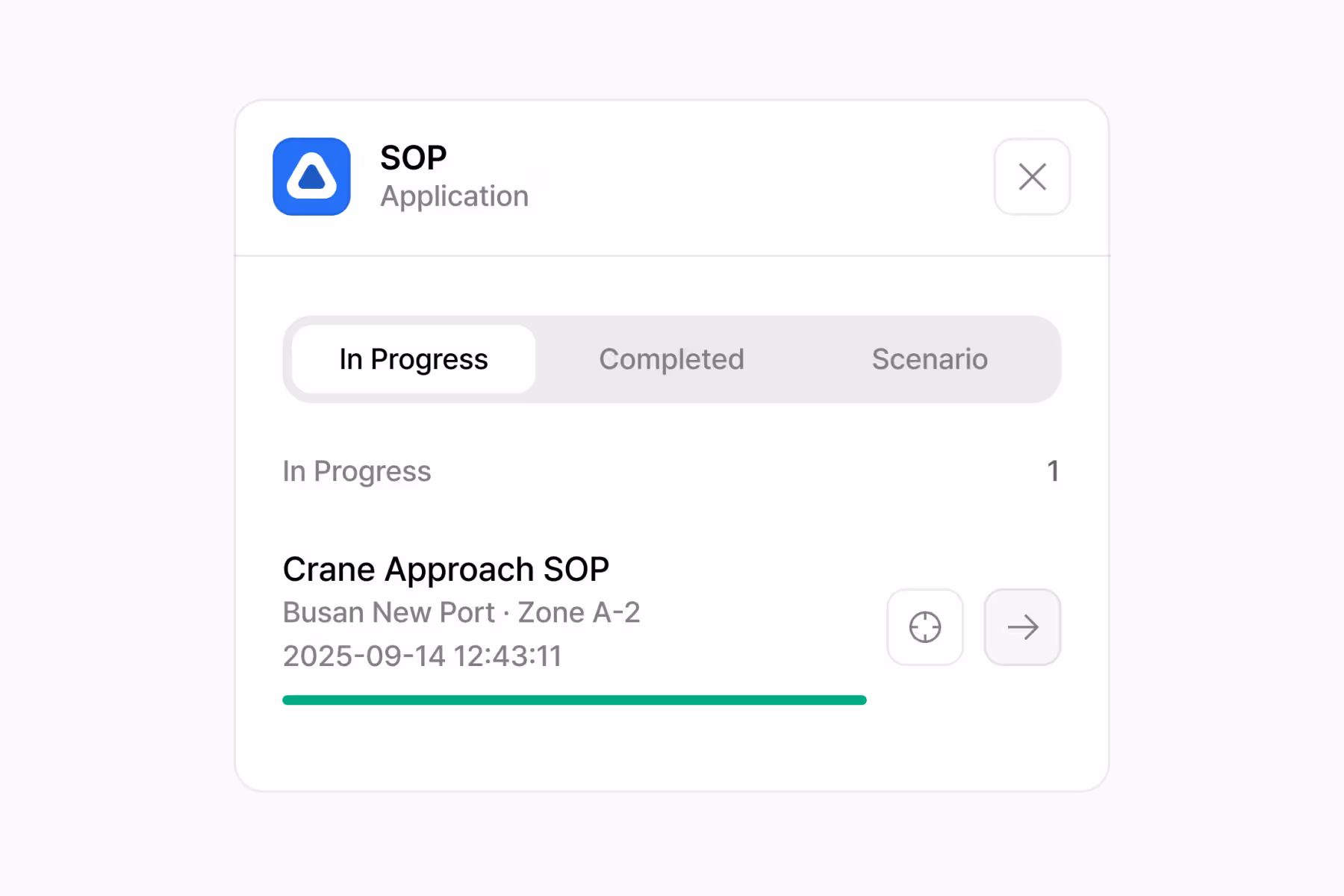

사고 발생 시 대응 절차 자동 실행
충돌이나 협착이 감지되면 해당 상황의 대응 절차가 화면에 열립니다. 대응자는 단계를 따라가며 조치하고 진행 상황이 실시간으로 남습니다. 안전관리자 통보와 CCTV 확인처럼 급한 조치는 화면에서 바로 실행하세요.

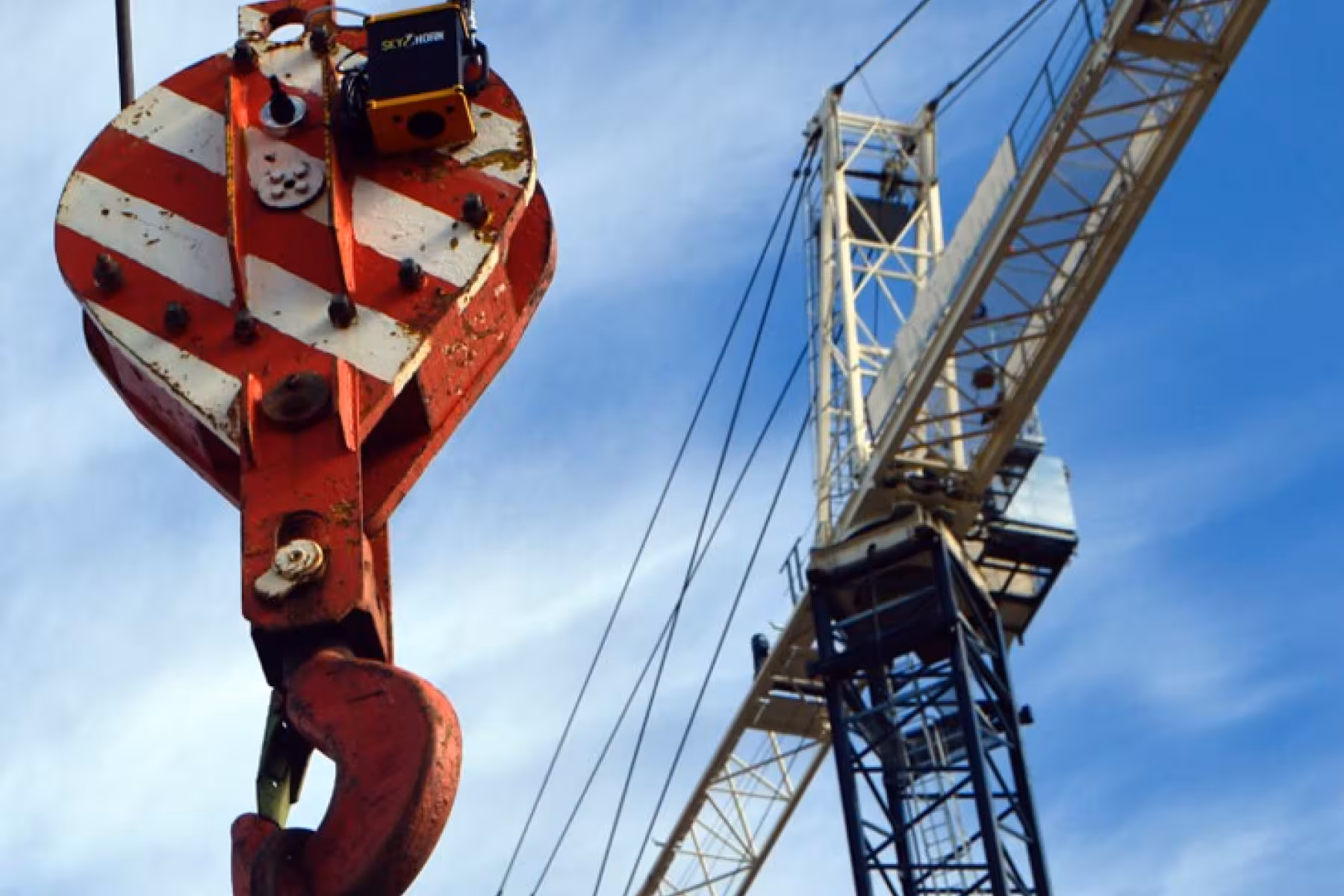

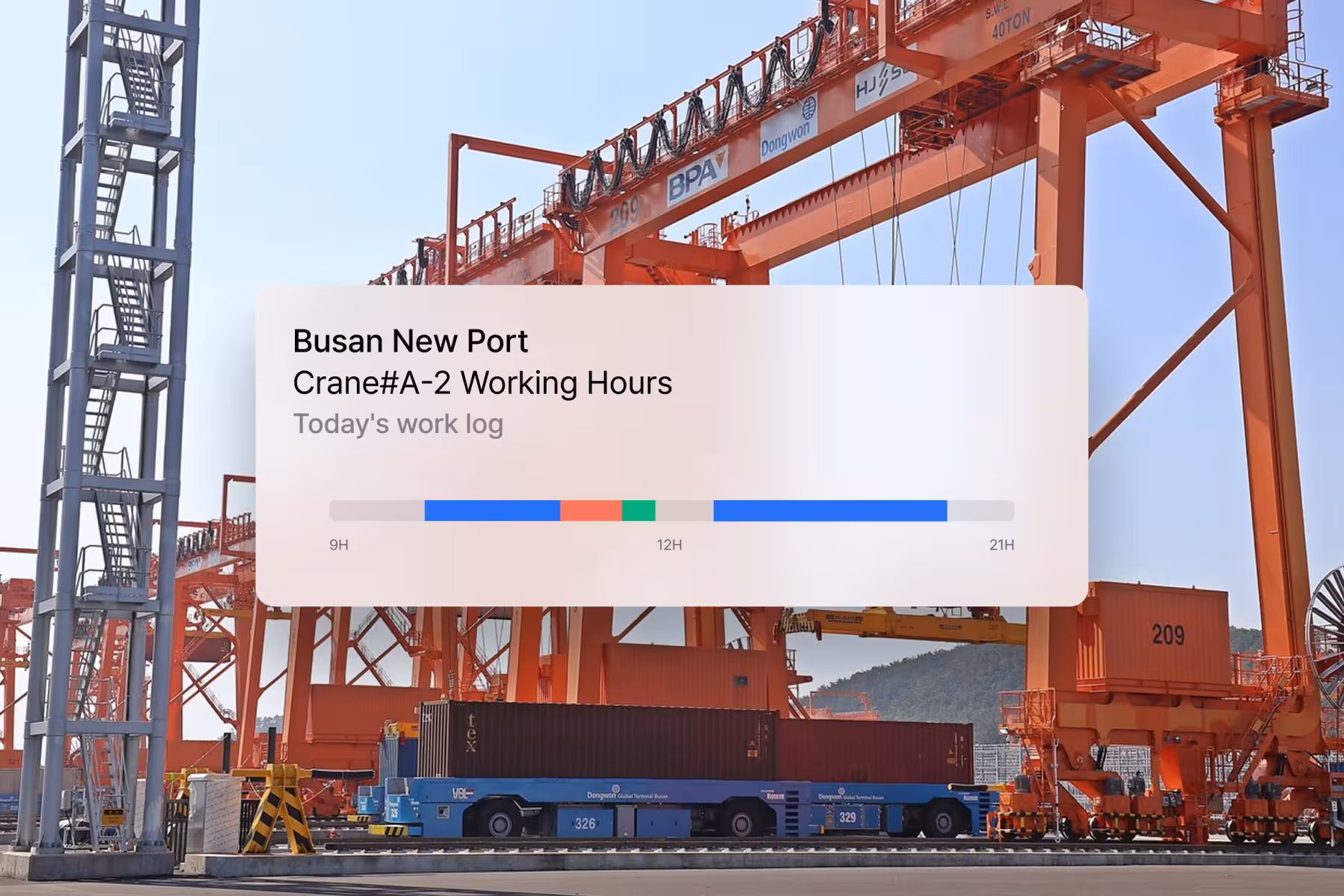

크레인 이동과 정지 시간
크레인별 이동 시간과 같은 위치에 머문 시간을 기간별로 비교하세요. ORBRO Server에 쌓인 위치 기록에서 반복 이동과 장기 체류 구간을 확인합니다. 담당자는 운전 상태와 작업 기록을 함께 대조해 배차와 정비가 필요한 장비를 검토합니다.

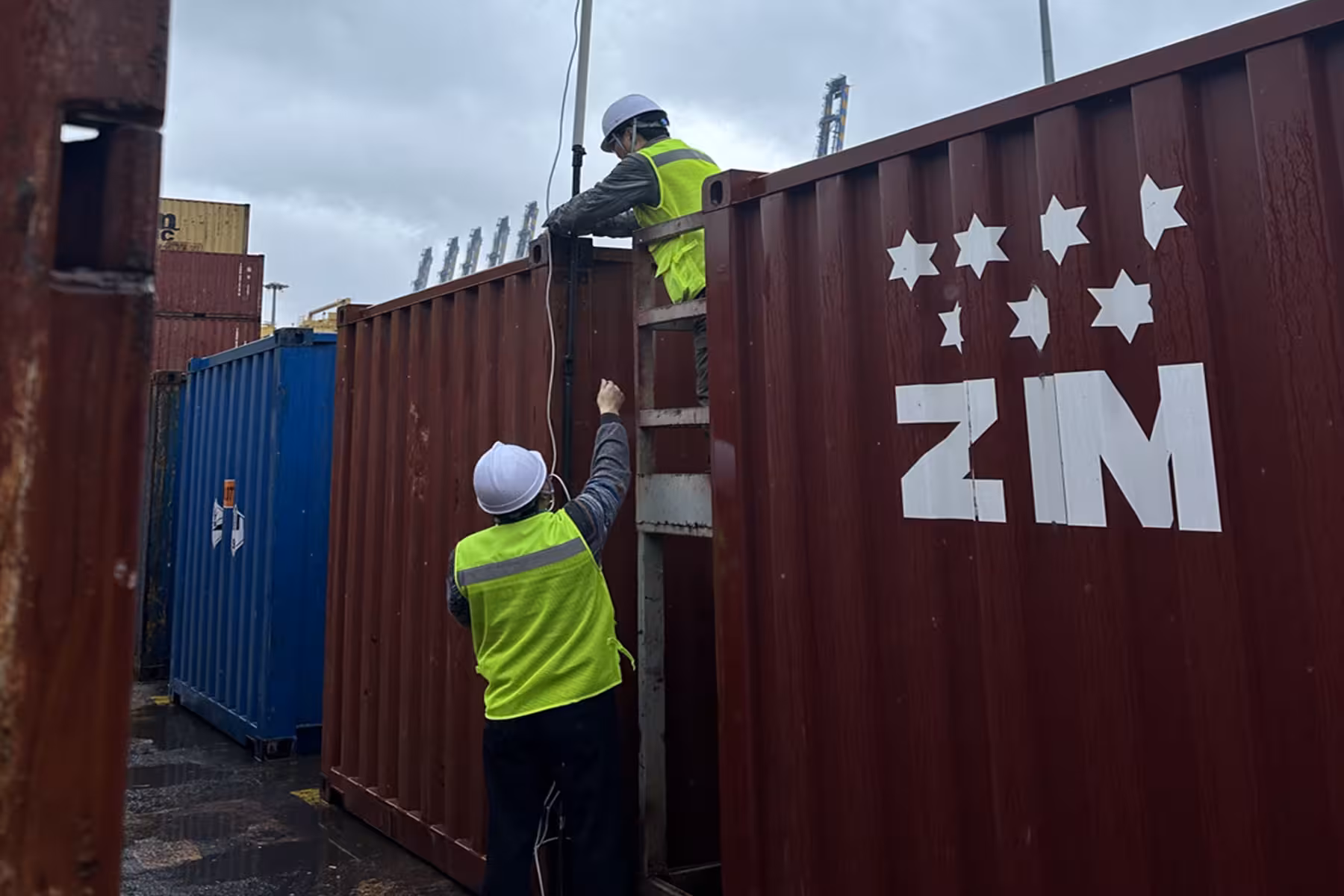

구조물 부착과 공정별 이설
컨테이너와 기존 구조물의 부착 위치에 맞춰 TwinTracker UWB를 설치합니다. 자석과 클램프 적용 여부는 설치 면과 장비 모델에 따라 정하고 전원과 통신 배선을 연결합니다. 야적 배치에 따라 수신기를 옮기면 변경된 설치 좌표와 수신 범위를 반영합니다.
솔루션 자료집 다운로드
오브로 솔루션의 실제 적용 사례와 주요 기능을 자료집에서 확인할 수 있습니다.
권장 제품

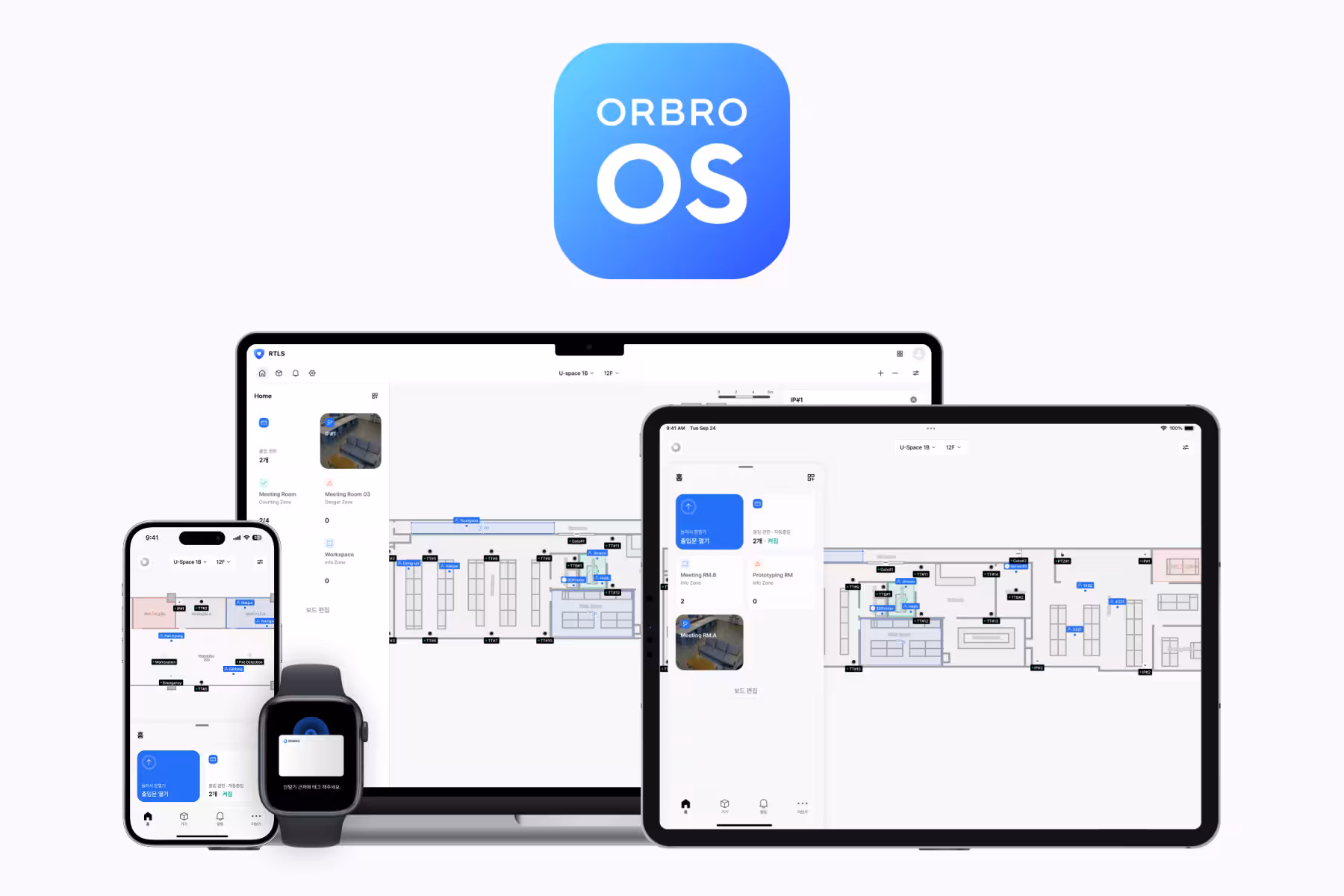

ORBRO OS 기반 구성 요소
각 솔루션은 ORBRO OS 위에서 다양한 제품이 연결되어 동작합니다. 적용 범위와 현장 조건에 따라 구성은 유연하게 변경됩니다.
