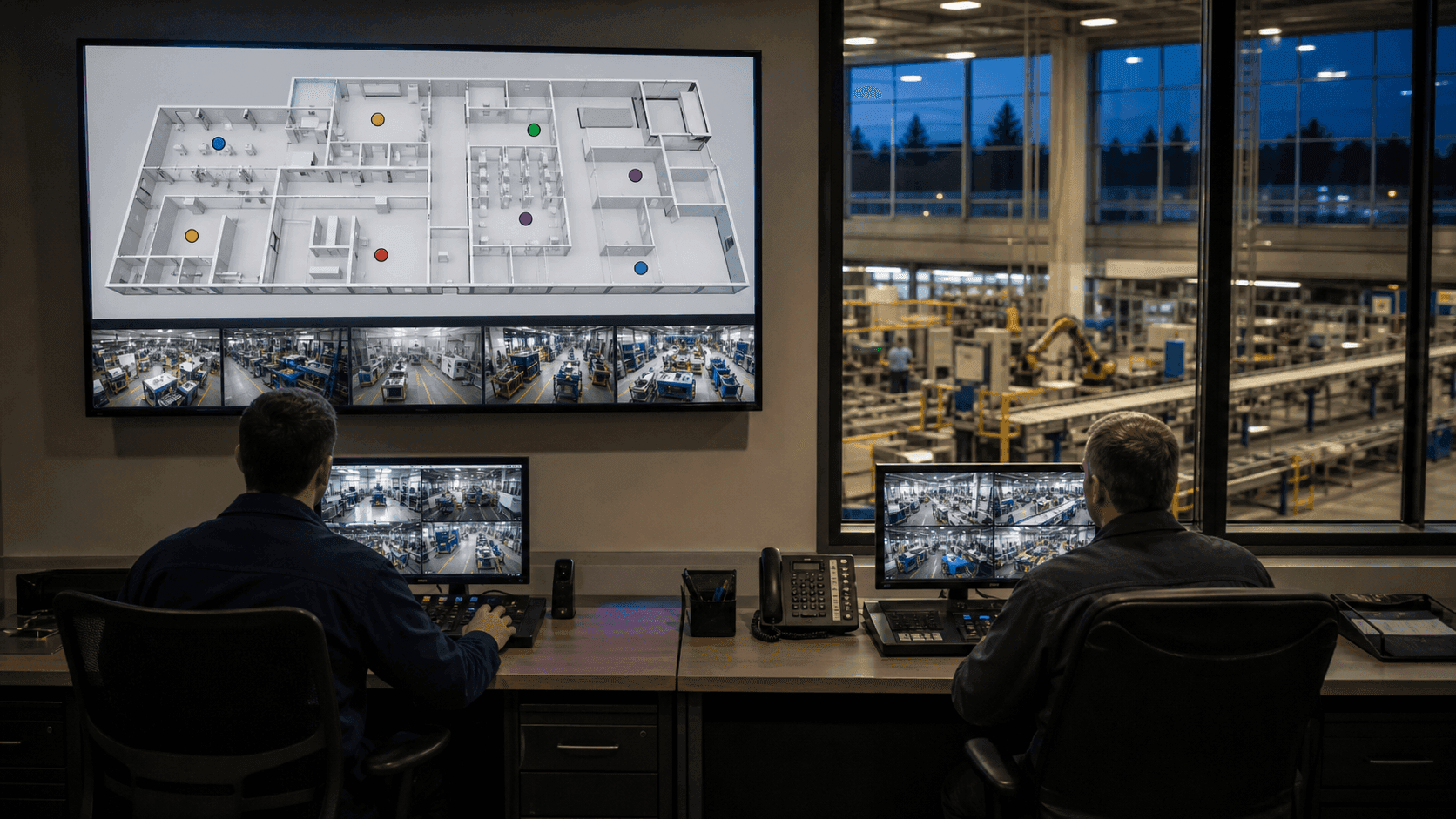

Định vị trong nhà và giám sát digital twin: vì sao ORBRO tự phát triển toàn bộ hệ thống

Giả sử một chiếc xe nâng biến mất khỏi màn hình giám sát. Thẻ ngừng hoạt động, anchor bị che khuất, bộ máy định vị loại bỏ tín hiệu, hay màn hình đơn giản là không vẽ tọa độ? Tốc độ trả lời câu hỏi nên mở cánh cửa nào trong bốn cánh cửa đó trước, nói lên về nhà cung cấp nhiều hơn bất kỳ bảng thông số nào.

Khi bắt đầu tìm hiểu định vị trong nhà, bạn thường gặp ba kiểu nhà cung cấp. Công ty nhập giải pháp nước ngoài có công nghệ đã được kiểm chứng, nhưng muốn thay đổi bất cứ điều gì cho hiện trường của bạn thì phải chờ lịch của trụ sở chính. Công ty chỉ làm phần mềm có giao diện đẹp, nhưng thẻ và anchor là sản phẩm của công ty khác, nên khi định vị chập chờn, phạm vi họ có thể can thiệp chỉ dừng ở màn hình. Công ty tích hợp hệ thống ghép sản phẩm của nhiều hãng thành bức tranh bạn muốn, nhưng khi sự cố xảy ra, việc đầu tiên là xác định lỗi nằm ở tầng của ai.

Cả ba cấu trúc đều trông giống nhau khi mọi thứ vận hành bình thường. Sự khác biệt chỉ lộ ra khi hiện trường không như dự tính. Và với công nghệ định vị, hiện trường không như dự tính không phải ngoại lệ mà là mặc định.

Bài viết này giải thích vì sao ORBRO tự phát triển toàn bộ, từ thẻ và anchor đến máy chủ biên và phần mềm giám sát, và lựa chọn đó thay đổi gì tại hiện trường.

I. Hệ thống lắp ghép bế tắc ở đâu

Cấu hình ghép từ sản phẩm của nhiều công ty gặp khó ở hai điểm.

Thứ nhất là sự cố không thể khoanh vùng. Triệu chứng như chiếc xe nâng biến mất có thể bắt nguồn từ thẻ, từ cách bố trí anchor, từ bộ máy định vị, hoặc từ màn hình. Khi mỗi tầng thuộc một công ty khác nhau, log không thể đối chiếu với nhau, và câu trả lời của mỗi công ty thường giống nhau: tầng của chúng tôi vẫn bình thường. Người phụ trách hiện trường phải bắt đầu bằng việc mời ba công ty ngồi vào một bàn, và trong lúc họ sắp xếp lịch, triệu chứng vẫn tiếp diễn.

Thứ hai là phạm vi có thể điều chỉnh theo hiện trường. Trong kho chứa đầy vật liệu kim loại, tín hiệu phản xạ làm tọa độ nhảy loạn, và điều đó không thể sửa từ màn hình. Cần điều chỉnh là việc thuật toán định vị tin tín hiệu nào và loại tín hiệu nào, nhưng tiêu chuẩn phán đoán đó bị khóa trong firmware của thiết bị mua về.

Hai vấn đề có chung một gốc rễ: người có thể sửa và nơi cần sửa thuộc về hai công ty khác nhau. Vì vậy ORBRO chọn không chia tách các tầng này.

II. Phạm vi ORBRO tự phát triển

Tầng	Nội dung
Cảm biến và thiết bị	Thẻ và anchor UWB, thiết bị dạng thẻ nhân viên, thẻ BLE và GPS/LTE, thiết bị cảm biến
Biên (Edge)	Máy chủ tính toán đặt tại hiện trường: phân tích AI hình ảnh và tính toán định vị xử lý tại chỗ
Bộ máy định vị	Đánh giá chất lượng tín hiệu, tính tọa độ, xác định khu vực
Phần mềm giám sát	ORBRO OS: giám sát thời gian thực trên bản vẽ, khu vực và cảnh báo, lưu sự kiện, kết nối hệ thống ngoài

Khi cả bốn tầng được làm tại một nơi, lúc xảy ra vấn đề, đội ngũ có thể tự phán đoán nên can thiệp tầng nào. Thay đổi chu kỳ phát của firmware thẻ, thay đổi tiêu chuẩn phán đoán của bộ máy định vị, thay đổi cách nội suy của màn hình đều là lựa chọn trong cùng một đội. Thay vì ba công ty họp bàn về một chiếc xe nâng biến mất, một đội lần lượt rà từng tầng từ trên xuống dưới.

Có thể có lo ngại: nếu một công ty làm tất cả, liệu có bị phụ thuộc vào công ty đó? Đây là câu hỏi chính đáng, và vì vậy ranh giới luôn được mở. ORBRO OS xuất dữ liệu vị trí và sự kiện ra hệ thống ngoài qua các chuẩn như REST và MQTT, nên dữ liệu tích lũy có thể chuyển sang MES hay WMS hiện có bất cứ lúc nào. Thứ được giữ tại một nơi không phải dữ liệu mà là trách nhiệm: trách nhiệm truy vấn đến tận gốc khi có vấn đề.

III. Bốn điều thay đổi tại hiện trường

1. Phần cứng cũng điều chỉnh theo điều kiện hiện trường

Có những hiện trường không dùng được sản phẩm tiêu chuẩn: phải gắn trực tiếp lên bề mặt kim loại, phải có hình dạng đặc biệt vì tiêu chuẩn an toàn, hoặc môi trường khắc nghiệt đến mức cấu hình pin thông thường không trụ nổi. Khi thiết kế cơ khí và sản xuất hàng loạt đều nằm trong nội bộ, những yêu cầu này trở thành yêu cầu có thể đáp ứng. Bạn không thể yêu cầu một công ty chỉ làm màn hình thay đổi hình dáng của thẻ.

2. Dữ liệu không cần rời khỏi hiện trường

Dữ liệu vị trí chứa lộ trình di chuyển của công nhân và thông tin sản xuất. Kiến trúc chỉ hoạt động qua cloud bên ngoài sẽ kéo dài thẩm định bảo mật, và khi mạng đứt, giám sát dừng lại. ORBRO xử lý tính toán định vị và phân tích hình ảnh trên thiết bị biên tại hiện trường, hỗ trợ cấu hình vận hành trọn vẹn không cần mạng ngoài. Ưu điểm của kiến trúc này được trình bày trong bài viết về giám sát biên và on-premise.

3. Trộn nhiều phương thức định vị, màn hình vẫn là một

Ngay trong một hiện trường, mỗi khu vực cần độ chính xác khác nhau. Khu xuất hàng cần chính xác đến từng ô, toàn khuôn viên chỉ cần mức khu vực, còn đối tượng không gắn được thẻ phải nhận diện bằng camera. Hợp nhất UWB, BLE, GPS/LTE và nhận diện camera AI trên cùng một bản vẽ chính là việc ORBRO OS đảm nhiệm. Dù trộn bao nhiêu phương thức, người vận hành vẫn chỉ nhìn một màn hình.

4. Mở rộng thì cấu hình giữ nguyên và tăng lên

Anchor, thẻ và màn hình giám sát dùng trong giai đoạn thí điểm được mở rộng nguyên trạng khi triển khai toàn diện. Không phải thay thiết bị giữa chừng, nên khoản đầu tư thí điểm không trở thành chi phí chìm. Những gì cần kiểm chứng trước được tổng hợp trong bài viết thiết kế PoC.

Bốn điều này có một điểm chung: không điều nào kiểm chứng được trong buổi demo, giá trị chỉ hiện ra sau khi hiện trường vận động khác với kế hoạch.

IV. Cách ORBRO xử lý độ chính xác

Hiểu lầm phổ biến nhất trong định vị là cho rằng độ chính xác do một thông số thiết bị quyết định. Thực tế, cách anchor bao quanh thẻ ở góc độ nào làm thay đổi đáng kể kết quả với cùng một thiết bị. Bố trí lệch về một phía khuếch đại sai số, bao quanh đều đặn cho ra tọa độ chính xác hơn từ cùng tín hiệu đó.

ORBRO xử lý nguyên lý này ngay từ khâu thiết kế: xem bản vẽ để định hình học anchor, phân cấp độ tin cậy của tín hiệu và hiển thị ngay trên màn hình. Giống như dự báo thời tiết đưa ra xác suất mưa cùng với nhiệt độ, mỗi tọa độ đều kèm cấp độ tin cậy. Tại hiện trường, việc có thể tin tọa độ hay không thường cần thiết hơn chính tọa độ. Nguyên lý chi tiết được trình bày trong bài viết về GDOP và bài viết về cấp độ tin cậy tọa độ.

V. Phù hợp với hiện trường nào, và quá mức với hiện trường nào

Nói thẳng thắn, không phải hiện trường nào cũng cần định vị thời gian thực.

Nếu chỉ cần ghi nhận việc tài sản đi qua cổng cố định, RFID kinh tế hơn. Trường hợp chỉ cần khớp số lượng tồn kho, không cần vị trí từng món cũng vậy. Khác biệt giữa hai công nghệ được tổng hợp trong bài so sánh RTLS và RFID.

Ngược lại, nếu thuộc các trường hợp sau thì đáng để đánh giá nghiêm túc.

• Đối tượng di chuyển tự do trong không gian, không theo lộ trình cố định
• Mỗi khu vực cần độ chính xác khác nhau
• Dữ liệu vị trí không được phép rời khỏi hiện trường
• Cần kết nối với MES, WMS hoặc hệ thống chấm công hiện có
• Kế hoạch bắt đầu từ thí điểm rồi mở rộng theo giai đoạn

VI. Lưu ý khi triển khai

1. Chuẩn bị bản vẽ và điều kiện hiện trường trước: cấu hình và chi phí xuất phát từ đây. Cần chuẩn bị gì, xem hướng dẫn yêu cầu báo giá.
2. Chia khu vực theo độ chính xác cần thiết: không cần phủ toàn bộ ở độ chính xác cao nhất, chỉ riêng việc phân chia đã thay đổi đáng kể chi phí.
3. Kiểm chứng tại khu vực thí điểm trước: bao gồm cả điều kiện khó nhất thì thí điểm mới đại diện được cho giai đoạn mở rộng.
4. Chốt phạm vi kết nối sớm: phải xác định sự kiện nào đi vào trường nào của hệ thống nào thì thiết kế mới hoàn tất.

Lời kết

Chọn nhà cung cấp, suy cho cùng, là chọn người có thể sửa được đến đâu khi hiện trường không như dự tính. Khi mọi thứ vận hành bình thường, bản đề xuất nào cũng na ná nhau và buổi demo nào cũng trơn tru.

ORBRO tự phát triển thẻ và anchor, máy chủ biên, bộ máy định vị và phần mềm giám sát. Khi một chiếc xe nâng biến mất khỏi màn hình, một đội duy nhất rà bốn khả năng từ trên xuống dưới và sửa đúng tầng đó khi cần. Hãy gửi cho chúng tôi bản vẽ và điều kiện hiện trường, chúng tôi sẽ đề xuất thiết kế theo từng khu vực và kế hoạch triển khai theo giai đoạn.
