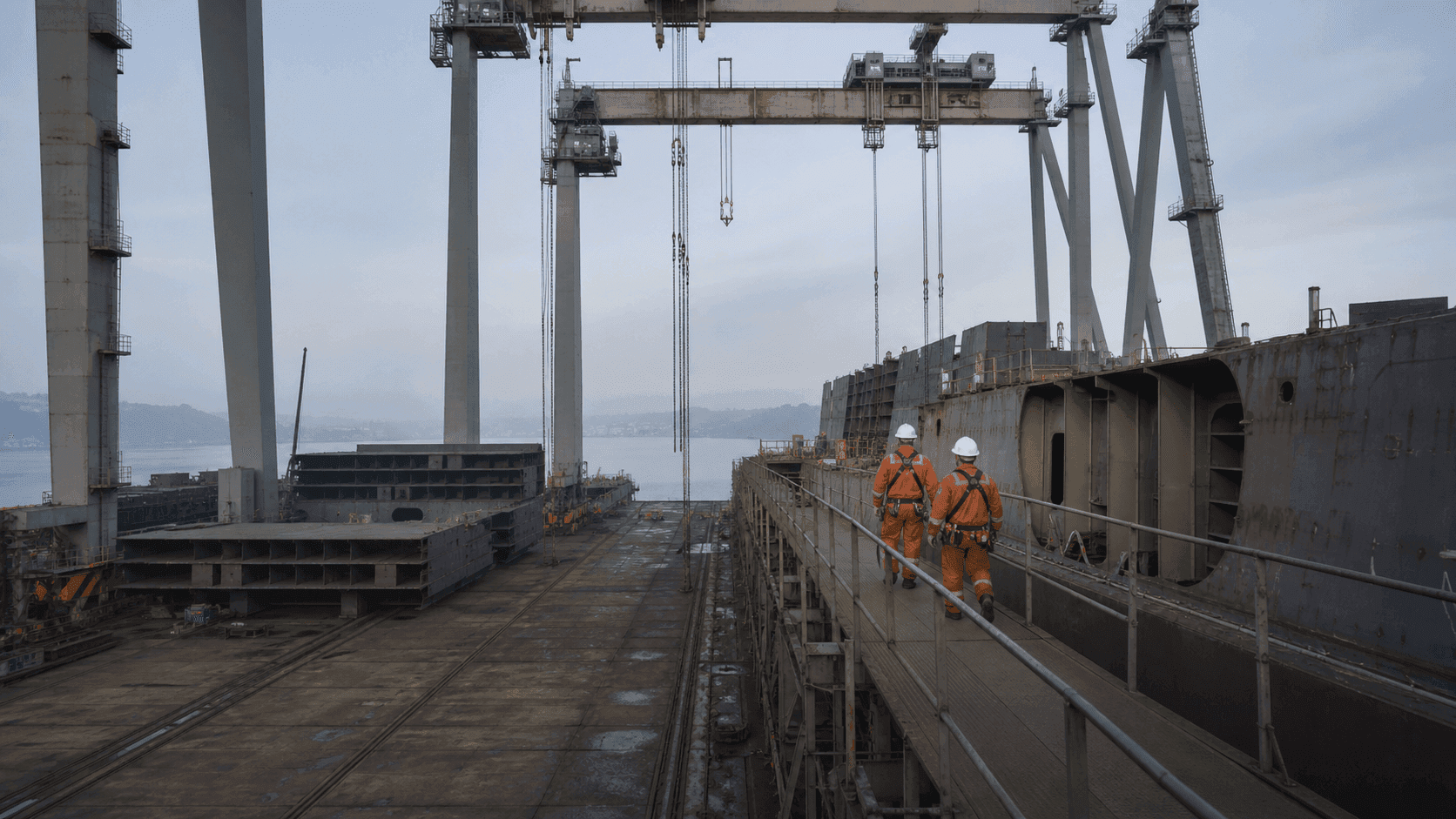

조선소 안전관리와 위치추적, 도크와 야드에서 사람과 장비를 찾는 법

아침 여덟 시, 도크 옆 야적장에 어제까지 없던 블록이 서 있습니다. 사람 키의 몇 배가 되는 철 구조물이 하룻밤 사이 자리를 잡고, 그 그늘 아래로 작업자들이 흩어집니다. 무전으로 물으면 대개 답이 돌아옵니다. 다만 답이 오기까지 몇 분이 걸리고, 그 몇 분은 급할 때 가장 아쉽습니다.

조선소에서 사람을 찾기 어려운 이유는 넓어서만이 아닙니다. 도크와 안벽, 선각공장과 야적장이 한 부지에 붙어 있고 실내와 실외의 경계가 매일 조금씩 움직입니다. 어제 트여 있던 통로가 오늘은 블록에 막혀 있습니다. 위성 신호는 선체 안에서 끊기고, 실내용으로 잡은 설계는 십여 미터 간격으로 선 기둥과 그 사이를 채운 철 구조물 앞에서 전제가 달라집니다.

여기에 사람의 구성이 겹칩니다. 원청 소속과 협력사 소속이 같은 블록 위에서 함께 일합니다. 사고가 나면 관리자가 답할 질문은 하나입니다. 그 시각에 거기 누가 있었는지. 소속이 달라도 답은 하나여야 하는데, 출입 기록과 작업 배치가 회사별로 나뉘어 있으면 맞추는 데만 반나절이 걸립니다.

조선소 위치 관제에서 맨 앞에 놓을 것은 정확도 숫자가 아닙니다. 신호가 가려지는 순간이 하루에도 몇 번씩 찾아오는 현장에서, 가려져도 위치가 이어지도록 설계했는지가 먼저입니다.

I. 조선소는 실내도 실외도 아닙니다

1. 한 부지 안에 성격이 다른 공간이 붙어 있습니다

선각공장은 지붕과 기둥이 있는 실내이고 야적장은 하늘이 열려 있습니다. 도크와 안벽은 그 중간이며, 선체 내부는 강판으로 사방이 막힌 공간입니다. 작업자 한 사람이 한 시간 안에 이 네 곳을 모두 지나갑니다. 위성 신호에 기대는 방식은 선체 안에서 멈추고, 실내 전용 방식은 야적장에서 기준점을 잃습니다. 필요한 것은 이 경계를 넘나들어도 끊기지 않는 하나의 체계입니다.

2. 전파 환경이 공정에 따라 바뀝니다

물류창고는 랙 위치가 고정되어 있어 준공 도면이 몇 년 뒤에도 그대로 쓰입니다. 조선소는 사정이 다릅니다. 블록이 들고 나면서 같은 자리의 차폐 조건이 주 단위로 바뀝니다. 지난달에 잘 잡히던 구역이 이번 달에는 블록 두 개에 가려집니다. 한 번 측정해 확정한 배치는 그 시점의 사진일 뿐입니다.

3. 가리는 것이 크고, 자주 움직입니다

기둥은 십여 미터 간격으로 서 있고, 그 사이를 수백 톤짜리 블록과 크레인이 오갑니다. 사람이 기둥 뒤로 한 걸음 들어서는 것만으로 특정 방향의 신호가 사라집니다. 장비의 문제가 아니라 조선소라는 공간의 조건입니다. 조건을 없앨 수는 없으니, 조건을 전제로 설계하는 쪽이 답입니다.

조건	일반 실내 현장	조선소
공간 성격	실내 단일	실내·실외·선체 내부 혼재
차폐물	랙·설비, 위치 고정	기둥·블록·크레인, 위치 이동
전파 환경	준공 후 대체로 고정	공정에 따라 주 단위 변경
인원 구성	단일 소속 중심	원청·협력사 상시 혼재
위성 신호	해당 없음	야적장 수신, 선체 내부 두절

II. 가려짐을 전제로 앵커를 배치합니다

1. 기둥 위와 아래로 높이를 나눕니다

TwinTracker UWB 앵커를 기둥 한 지점에 몰아 달면, 그 기둥과 작업자 사이에 블록이 들어서는 순간 그 방향의 시야가 통째로 사라집니다. 같은 기둥이라도 위와 아래로 나누어 달면 사정이 달라집니다. 아래쪽이 적재물에 가려도 위쪽은 블록 상단을 넘어 태그를 봅니다. 크레인이 위를 지날 때는 아래쪽이 받습니다. 한 지점의 가려짐이 한 방향 전체의 손실로 번지지 않는 배치입니다.

2. 선체가 실제로 올라간 상태에서 다시 측정합니다

비어 있는 공장에서 뜬 값은 운영 조건의 값이 아닙니다. 그래서 실측을 두 번 합니다. 먼저 비어 있는 상태로 기준을 잡고, 블록과 선체가 실제로 적재된 뒤 같은 지점을 다시 재어 배치를 확정합니다. 첫 측정에서 넉넉하던 구역이 두 번째에 보강 대상이 되기도 합니다. 이 차이는 설치 단계에서 확인하는 편이 운영을 시작한 뒤보다 훨씬 쌉니다. 카탈로그 정확도와 현장 값이 왜 벌어지는지는 정확도가 현장에서 달라지는 이유에서 다루었습니다.

3. 최소 개수가 아니라 여유 개수로 잡습니다

위치 계산의 품질은 태그를 동시에 보는 앵커의 수와, 그 앵커들이 서로 얼마나 다른 방향에 있는지에 좌우됩니다. 최소 개수에 딱 맞추거나 한 줄로 늘어세우면 하나가 가려지는 순간 계산이 흔들립니다. 각도가 벌어지도록 두고 겹침을 남기면 몇 개가 빠져도 남은 조합으로 위치가 이어집니다. 배치 각도가 결과를 어떻게 바꾸는지는 앵커 배치와 각도 다양성에서 설명했습니다.

III. 협력사 인력까지 같은 화면에 둡니다

1. 소속이 달라도 화면은 하나여야 합니다

인력 구성은 회사 단위로 갈라져 있지만 사고는 소속을 가리지 않습니다. ORBRO OS 화면은 협력사 인력을 색과 표기로 구분해 보여주되 같은 지도 위에 함께 올립니다. 관리자는 이 구역에 지금 몇 명이 있는지, 그중 협력사 인력이 몇 명인지를 한 번에 봅니다. 구분해서 보는 것과 따로 떨어뜨려 두는 것은 다릅니다.

2. 사원증 하나로 사무동과 도크를 잇습니다

작업자에게 카드 두 장을 들리면 운영이 흔들립니다. 사원증형 UWB Tag는 사무동 출입에 쓰는 그 카드가 그대로 도크에서 위치 태그로 잡힙니다. 출입 시스템 Access Pro의 게이트 기록과 도크 안의 위치가 한 사람의 이력으로 이어지므로, 출입은 했는데 어디로 갔는지 모르는 구간이 남지 않습니다.

3. 기록이 남아야 안전 점검 자료가 됩니다

사고가 났을 때 필요한 것은 지금 화면이 아니라 그 시각의 화면입니다. 위치 이력이 남으면 그 시각 반경 안에 누가 있었고 누가 언제 드나들었는지를 되돌려 볼 수 있습니다. 사고 조사뿐 아니라 평소 안전 점검 자료로도 쓰입니다. 건설 현장에서 같은 문제를 다루는 방식은 건설 현장 작업자 위치 관제에 정리해 두었습니다.

IV. 장비와 공구를 찾는 시간을 줄입니다

1. 어디 있는지보다 쓰이는 중인지가 먼저입니다

대형 공구를 찾아냈는데 다른 반이 쓰고 있으면 찾은 보람이 없습니다. 그래서 장비 목록에는 위치와 함께 사용 중인지 세워져 있는지를 구분해 표시합니다. 지금 가져올 수 있는 장비만 추려 보이므로 야드를 한 바퀴 도는 걸음이 줄어듭니다.

2. 이동 요청을 화면 안에서 보냅니다

장비를 찾은 다음 단계는 늘 무전이나 전화였습니다. ORBRO OS에서는 장비를 고른 자리에서 이동 요청을 보내고, 누가 언제 요청했고 언제 옮겨졌는지가 그 장비의 이력으로 남습니다.

3. 체류 기준을 넘긴 장비를 목록으로 만듭니다

야적장에서 장비는 조용히 잊힙니다. 누구도 치우지 않은 채 며칠이 지나갑니다. 구역별로 체류 기준 일수를 정해 두면 기준을 넘긴 장비가 자동으로 목록에 올라옵니다. 관리자는 야드를 눈으로 훑는 대신 그 목록을 처리합니다.

4. 전원이 없는 구역은 이동통신망으로 잇습니다

야적장 끝이나 임시 적치 구역처럼 배선이 닿지 않는 곳은 어느 조선소에나 있습니다. 이런 구역은 이동통신망으로 데이터를 올려 관제 범위를 넓힙니다. 해외 조선소에 같은 구성을 적용할 때는 현지 통신 규격과 주파수 허용 범위를 먼저 확인해야 합니다.

V. 도입 전에 정해 두면 좋은 것들

1. 설치 시점을 공정 일정에 맞춥니다

도크가 비어 있는 기간은 설치가 가장 편하면서 실제 전파 환경을 볼 수 없는 시기입니다. 기준 측정은 비어 있을 때, 확정 측정은 블록이 올라간 뒤로 나누어 일정에 미리 넣어 두시기 바랍니다. 두 번째 측정의 접근 시간을 확보하지 못하면 배치가 초기 값에 묶입니다.

2. 태그를 붙이지 않을 대상을 먼저 정합니다

붙일 수 있는 대상은 많지만 전부 붙이면 화면이 읽히지 않습니다. 첫 단계는 위험 구역에 들어가는 인력과 이동이 잦은 대형 공구로 좁히고, 소모성 공구와 고정 설비는 다음 단계로 미룹니다. 무엇을 넣을지보다 무엇을 빼는지가 초기 운영의 성패를 가릅니다.

3. 착용 방식과 교대 운영을 함께 봅니다

사원증형은 목에 걸고 다니는 형태라 별도 교육이 거의 필요하지 않습니다. 헬멧이나 안전대에 붙이는 형태는 근무 형태와 교대 주기를 함께 보아야 합니다. 충전과 회수 지점은 도입 초기에 정해 두는 편이 좋습니다.

4. 한 구역에서 시작해 넓힙니다

부지 전체를 한 번에 덮는 계획은 검증 없이 규모만 키웁니다. 선각공장 한 동이나 도크 한 곳에서 시작해 실제 데이터를 몇 주 쌓고, 그 결과로 다음 구역의 배치 밀도를 정하는 순서를 권합니다. 구역마다 조건이 달라 한 구역의 경험이 곧 다음 구역의 설계 근거가 됩니다.

마치며

조선소에서 위치를 안다는 것은 좌표를 얻는 일이라기보다, 가려지는 순간에도 사람과 장비가 화면에서 사라지지 않게 만드는 일입니다. 기둥 위아래로 나눈 앵커, 선체가 올라간 뒤의 재측정, 소속을 넘어 한 화면에 모은 인력, 사용 여부가 붙은 장비 목록이 그 일을 나눠 맡습니다.

ORBRO는 UWB 앵커 TwinTracker UWB와 사원증형 UWB Tag, 관제 플랫폼 ORBRO OS, 출입 시스템 Access Pro를 한 회사에서 만들어 하나의 화면으로 잇습니다. 태그부터 관제까지 같은 손에서 나오므로 조선소처럼 조건이 까다로운 현장에서 배치와 화면을 함께 조정할 수 있습니다. 구성은 조선소 위치 관제 솔루션 페이지에서 보실 수 있습니다.

부지 도면과 공정 일정을 주시면 어느 구역부터 시작할지, 앵커를 어느 높이에 나눌지부터 함께 잡아 드립니다. 도입을 검토 중이시라면 문의 주시기 바랍니다.
