건설 솔루션

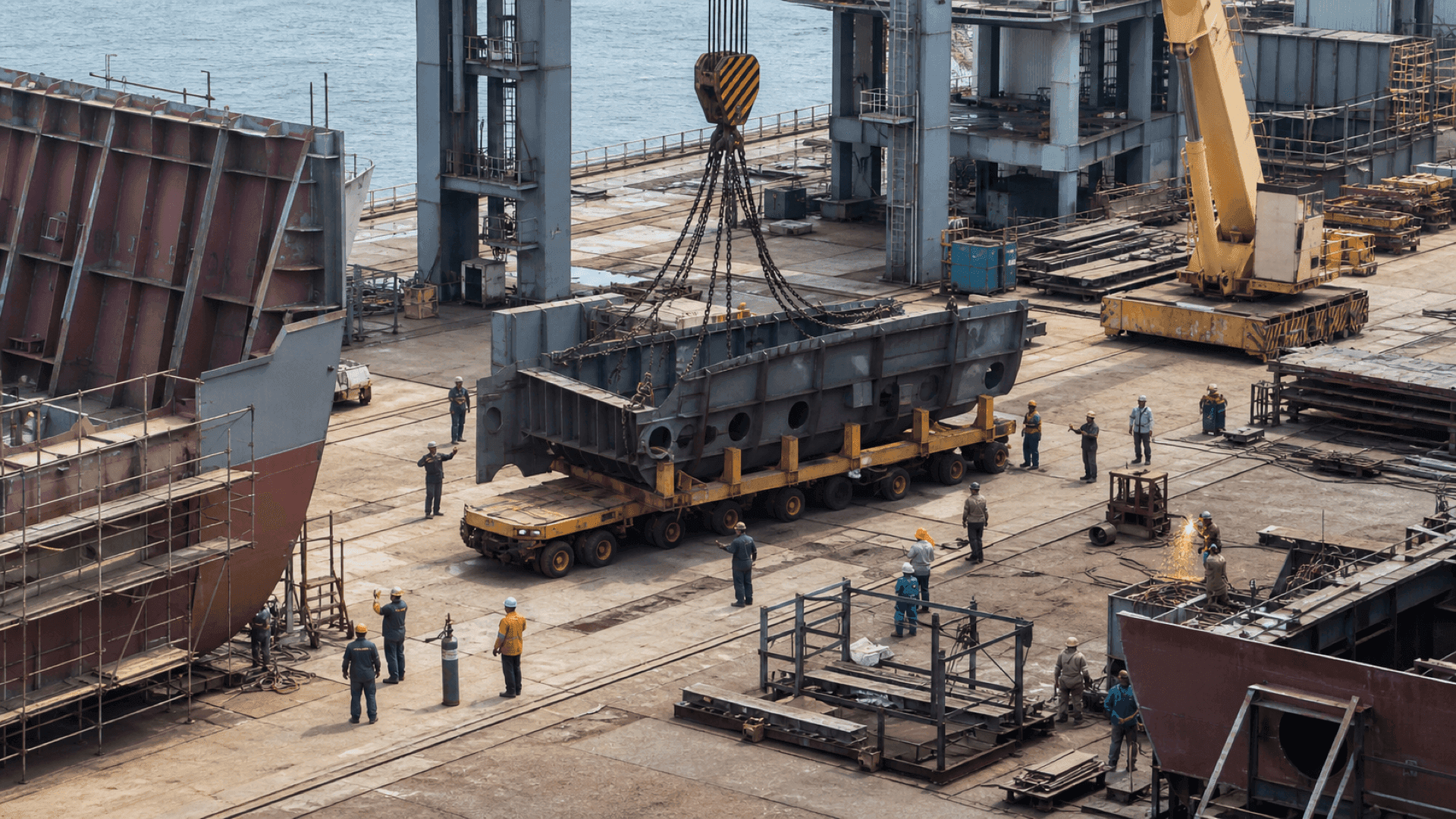

도크 작업자와 중량 자산 추적

도크 안전 관리 기준을 채우고 협력사 인력까지 함께 관리합니다. 우선 구역부터 시범 구축해 예산을 나눠 집행합니다.

기둥 사이마다 수신기를 상하 두 단으로 답니다

기둥이 십여 미터 간격으로 늘어선 도크는 위쪽 설치만으로 수신기 네 대를 확보하기 어렵습니다. TwinTracker UWB를 상하 두 단으로 나눠 달아 태그가 동시에 잡히는 수를 채웁니다. 전원과 통신이 닿지 않는 실외 구역은 LTE Gateway로 데이터를 올립니다.

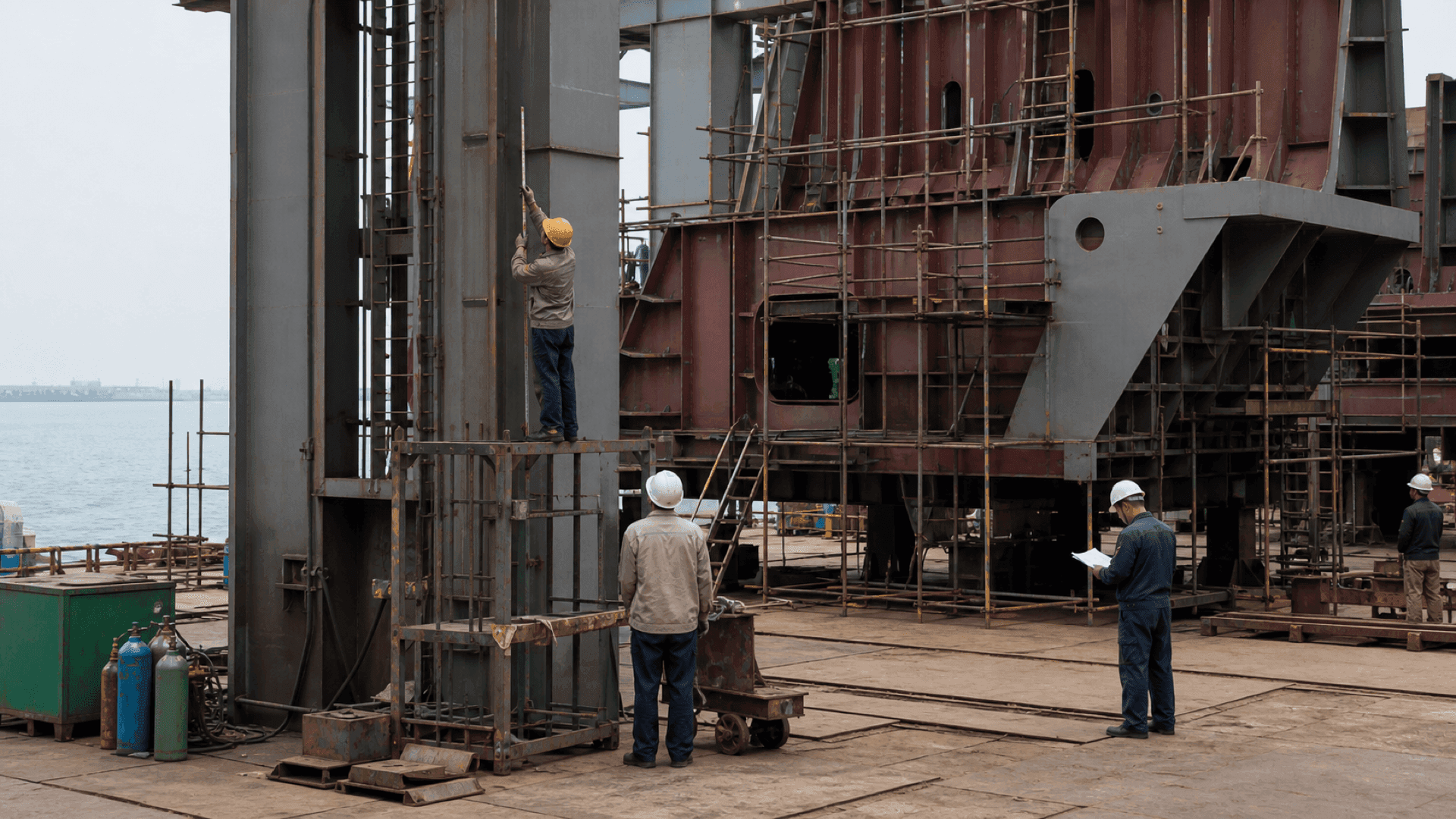

TwinTracker UWB

태그 신호를 받아 위치를 계산하는 리더입니다. 기둥마다 위와 아래에 한 대씩 두어 네 대 동시 인식을 확보하며, 배치 밀도는 사무 구역과 도크, 야적 구역을 나눠 따로 산정하세요. 수량을 줄이면 위치 판정 자체가 흔들립니다.

기둥 밀집 구조와 상하 2단 배치

폭이 좁고 긴 도크에서는 위쪽 앵커만으로 네 대 동시 인식이 확보되지 않습니다. 기둥마다 상하 두 단으로 배치하고 구역별로 필요한 밀도를 따로 산정하세요.

기둥 밀집 구간 상하 2단 앵커 설계

좌표가 정확히 나오려면 태그가 최소 네 대의 TwinTracker UWB에 동시에 잡혀야 합니다. 기둥이 십여 미터 간격으로 선 좁고 긴 구역은 위쪽 설치만으로 네 대를 채우기 어려워 기둥마다 위아래에 한 대씩 둡니다. 수량을 줄이면 위치 판정 자체가 흔들립니다.

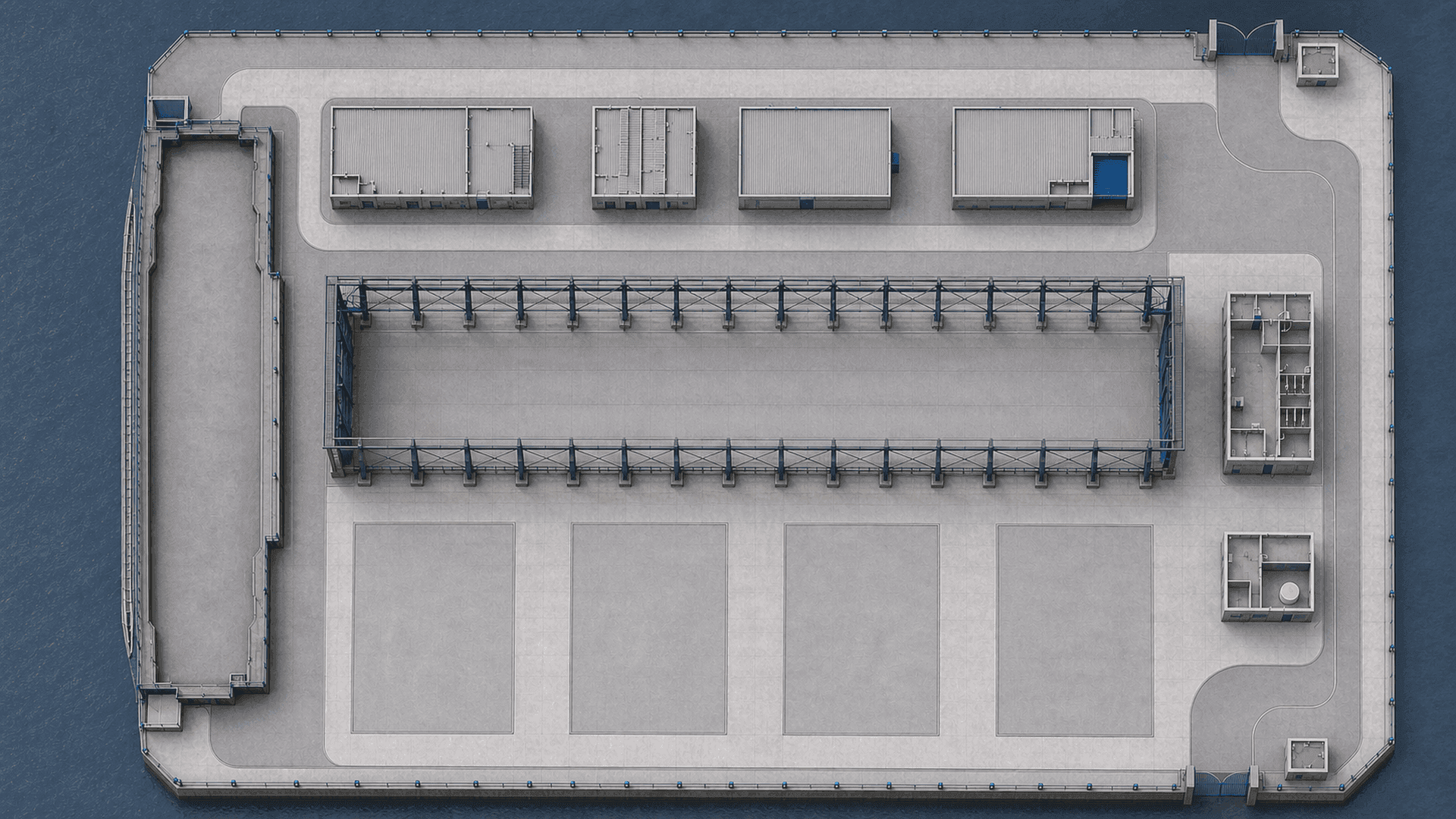

우선 구역부터 단계 확대

사무 구역과 도크, 야적 구역은 필요한 정밀도와 설치 조건이 전부 다릅니다. 구역별로 나눠 산정하면 우선 필요한 곳부터 시작하고 나머지는 다음 예산에 넣습니다. 한 구역을 시범으로 먼저 구축해 실제 적재 상태에서 확인한 뒤 범위를 넓히세요.

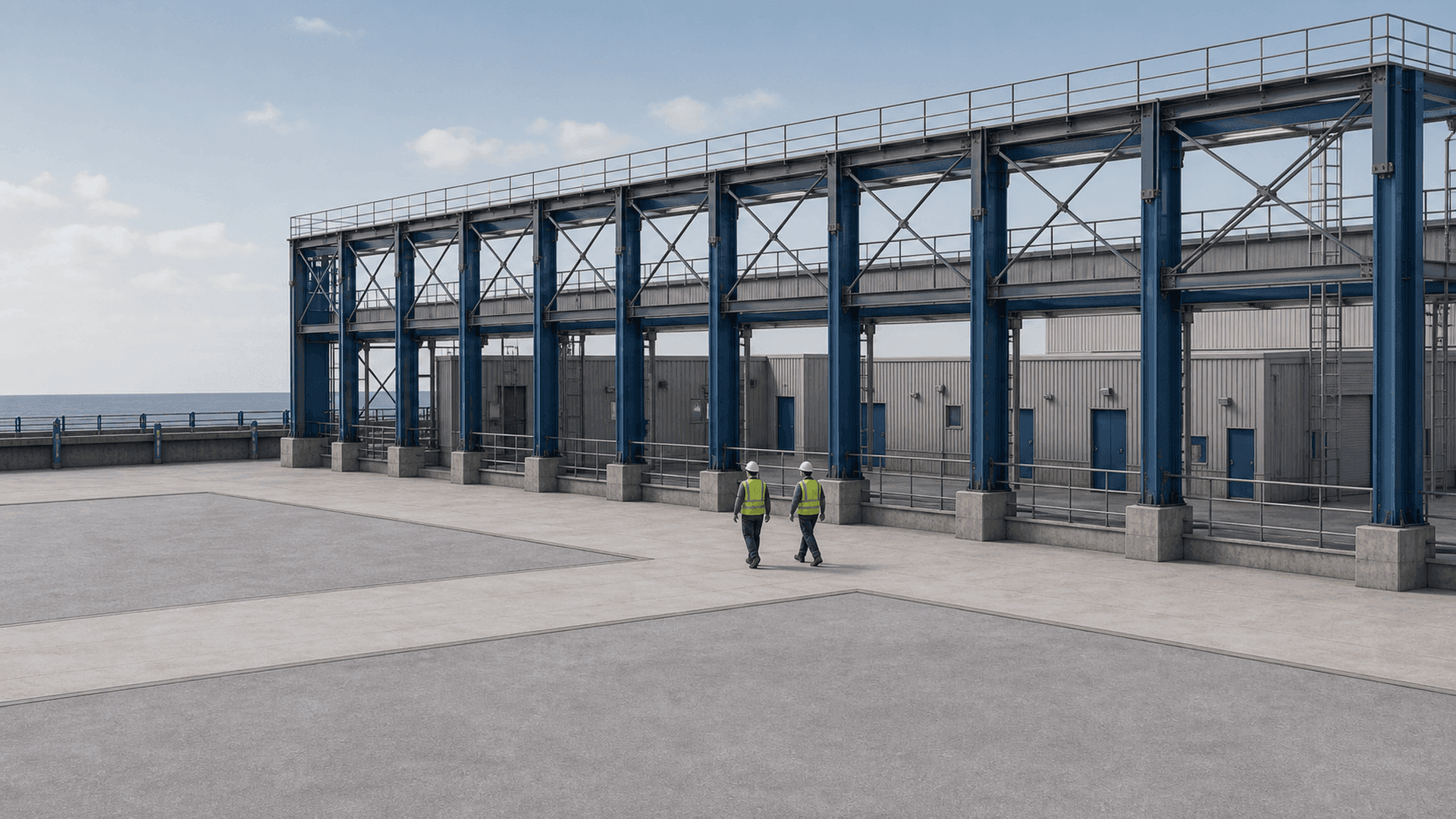

출입증 형태 사원증형 태그 운영

UWB ID CARD는 출입증과 같은 형태여서 장비를 따로 나눠 주고 회수하는 절차가 빠집니다. 사무 구역과 현장을 오가는 인원이 많은 조선소에서는 지급과 회수 자체가 운영 부담으로 남습니다. 두 구역을 오갈 때 이어서 인식되며 협력사 인원은 따로 구분해 관리하세요.

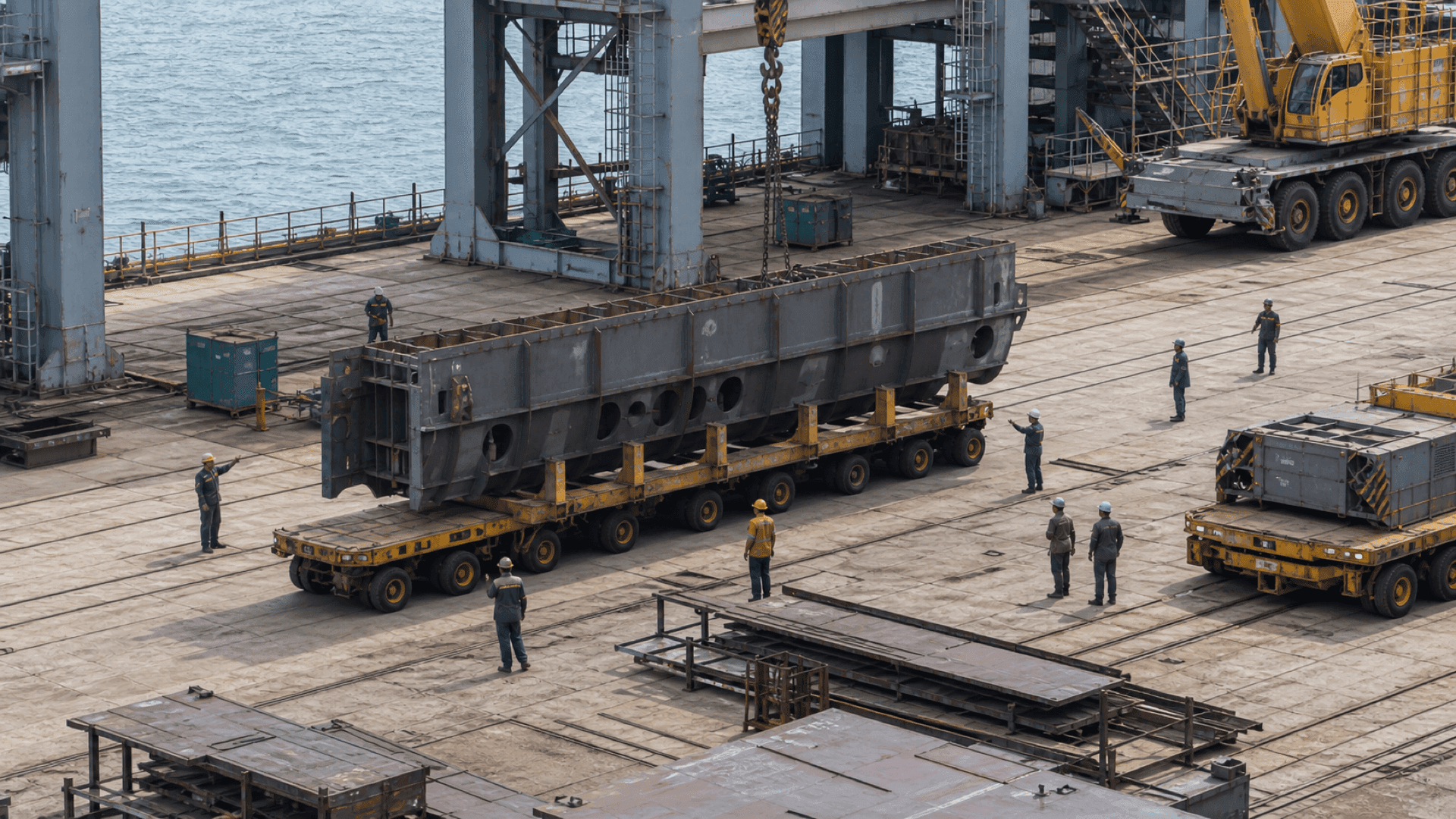

움직임 판정으로 사용 중과 대기 구분

크레인 웨이트나 대형 공구는 어디 있는지보다 지금 쓸 수 있는지가 더 자주 필요한 정보입니다. 위치와 움직임을 함께 보고 쓰이는 중인지 서 있는지를 판정해 찾으러 가기 전에 화면에서 확인하세요. 오래 쓰이지 않은 자산이 목록으로 모이고 자산별 사용 이력도 함께 조회합니다.

구역별 수량 산정과 시범 구축

한 구역에 소수 장비로 먼저 설치해 실제 적재 상태에서 위치가 잡히는지 확인합니다. 전원이 없는 실외 구간과 비계 없는 고정 방식까지 함께 검토한 뒤 수량을 확정하세요.

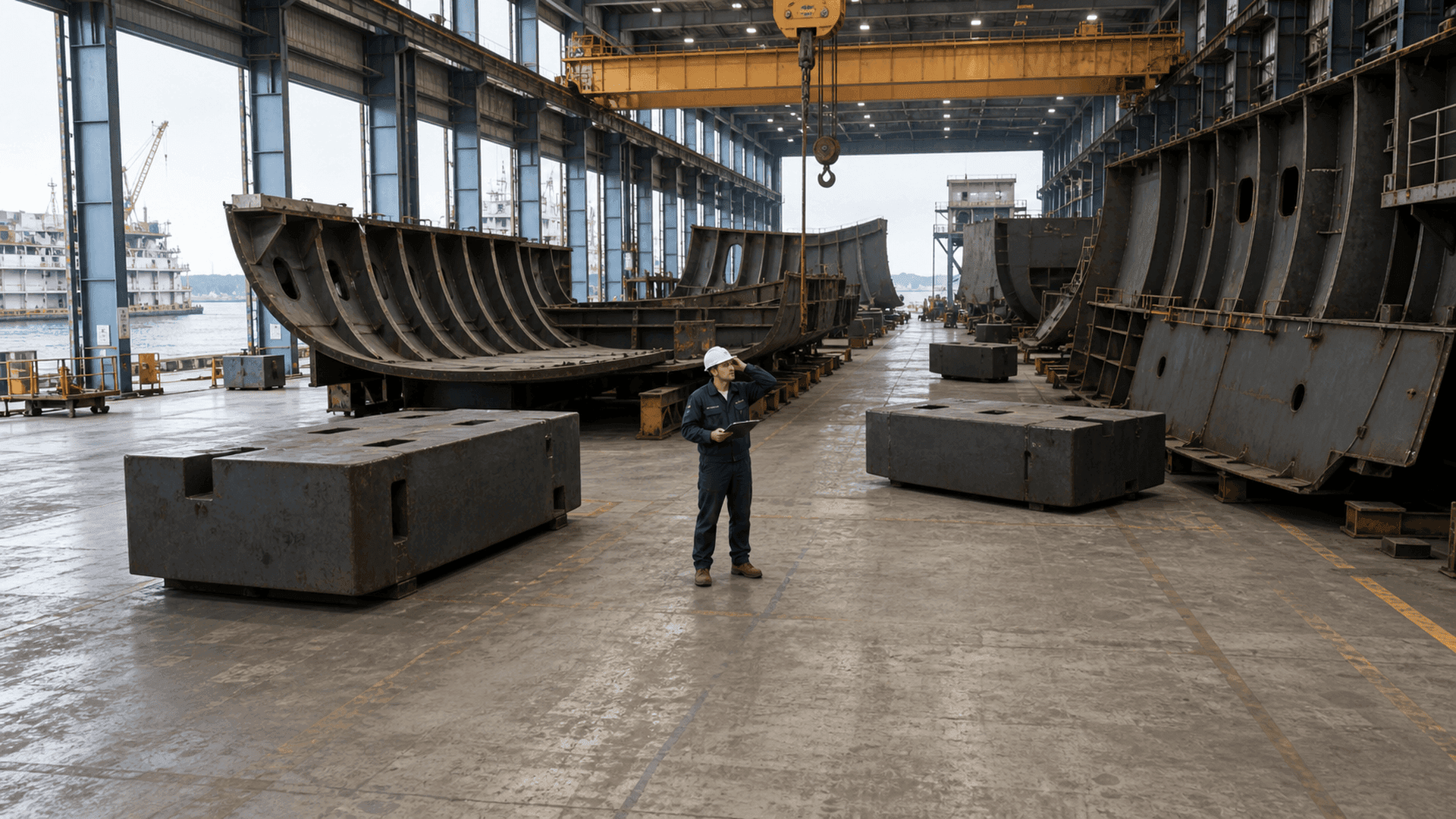

관제 화면에서 현장으로 이동 요청

필요한 자산을 찾은 뒤에는 옮겨 달라고 연락하게 됩니다. ORBRO Server 화면에서 대상을 지정해 이동 요청을 보내고 처리 여부까지 함께 기록합니다. 담당 조별로 수신 대상을 설정해 두면 요청이 맞는 조로 갑니다.

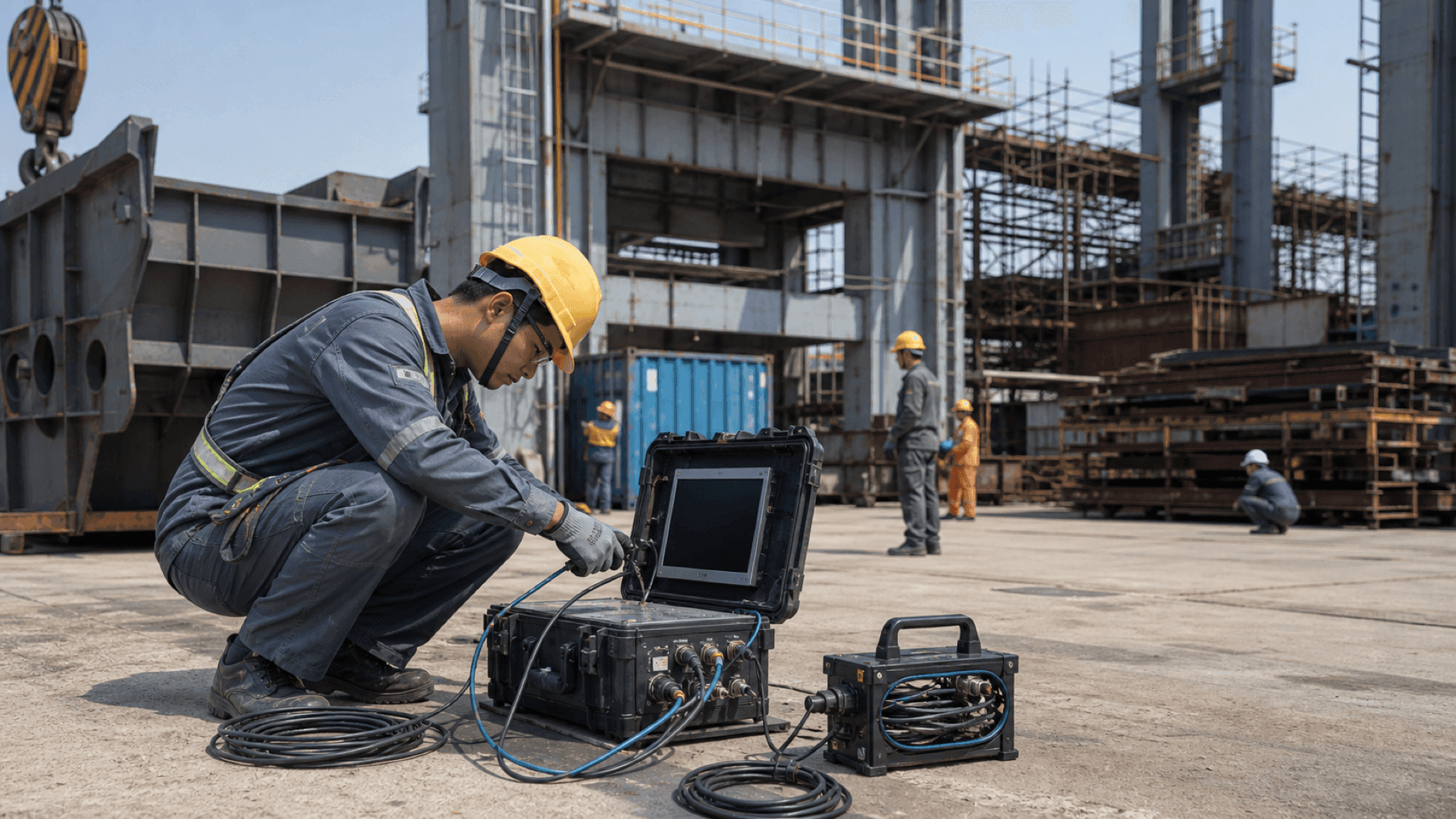

전원과 통신이 없는 실외 구역 구성

도크와 야적장은 상용 전원과 통신선이 닿지 않는 구간이 많습니다. LTE Gateway로 데이터를 올리는 구성을 쓰면 선을 새로 끌지 않고 구역을 늘릴 수 있어 굴착이나 배선 공사 없이 시작하세요. 해외 현장은 필요한 사양을 갖춘 기종을 현지에서 구할 수 있는지 먼저 확인합니다.

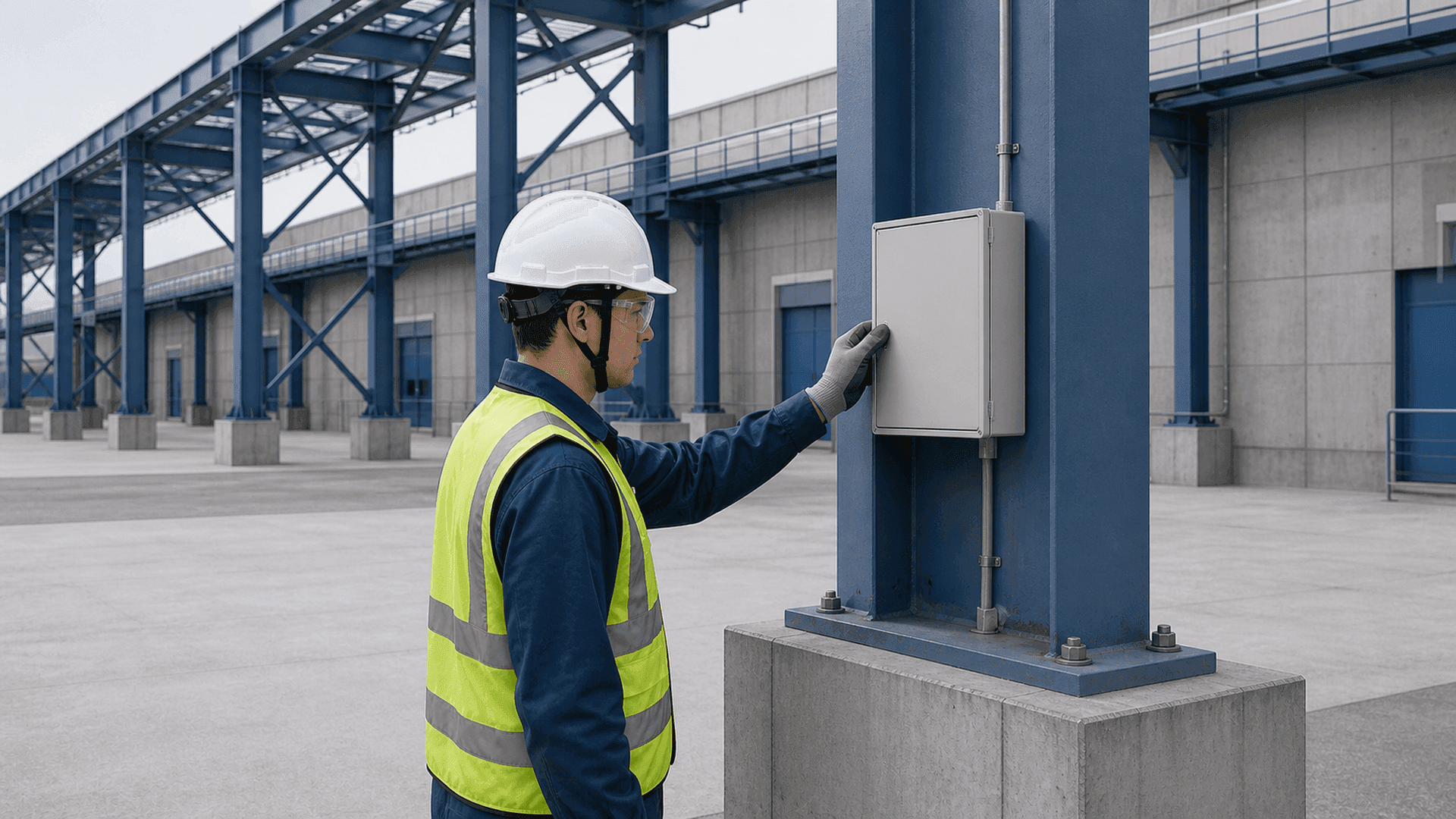

비계 없이 확보하는 설치 높이

실외에서 일정 높이를 넘겨 작업하면 비계가 필요해지고 그만큼 비용과 절차가 늘어납니다. 기존 구조물을 이용하거나 자석 고정처럼 부착 방식을 바꿔 필요한 높이를 확보하는 방법을 설치 계획 단계에서 함께 검토하세요. 부착 방식은 현장 조건에 맞춰 정하고 설치 높이와 커버 범위를 같이 산정합니다.

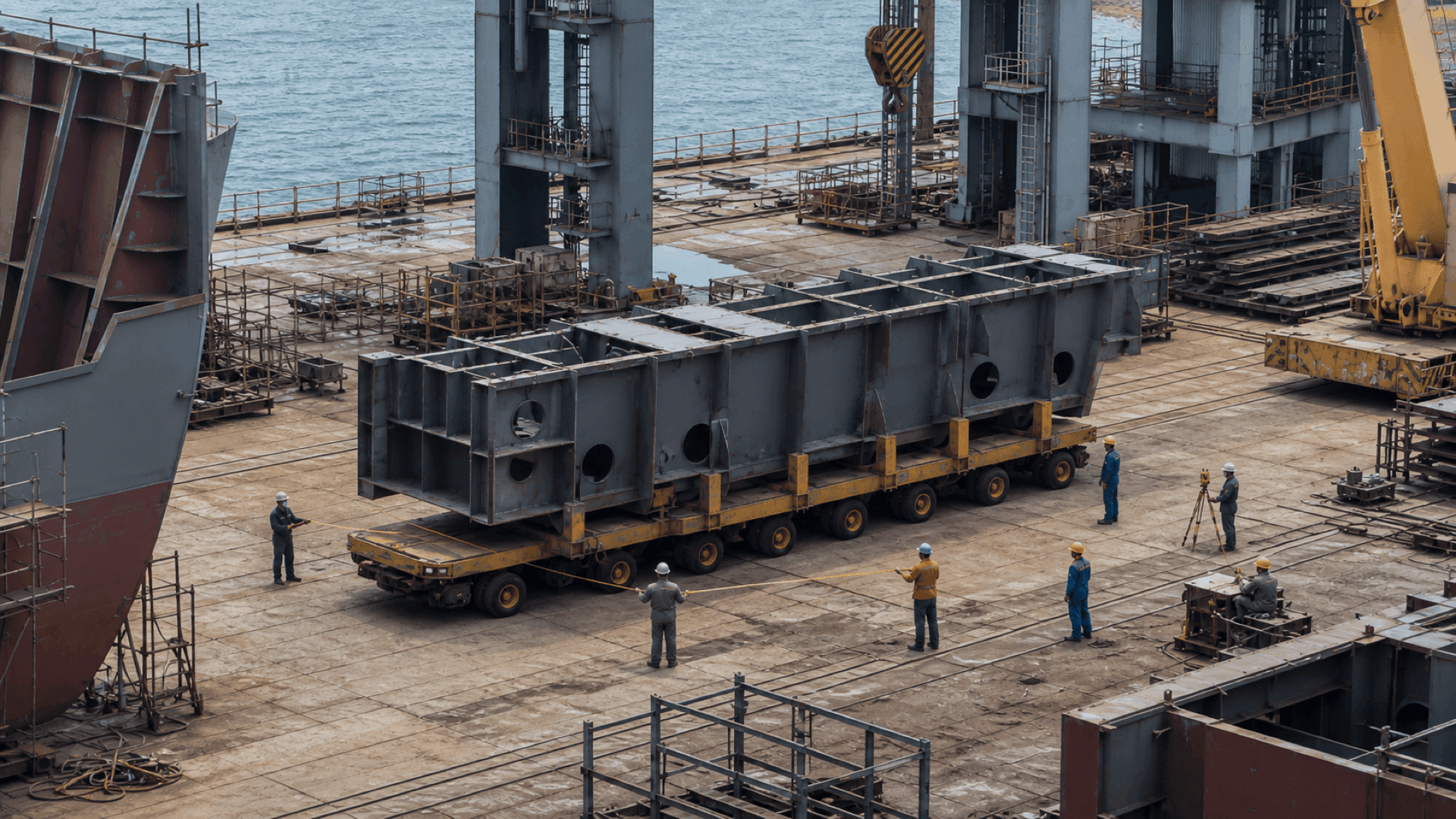

적재 형상이 바뀔 때 재점검

블록과 자재가 쌓이고 헐리면 전파가 지나는 길도 함께 바뀝니다. 어제 잡히던 구간이 오늘 흔들릴 수 있으므로 야적 배치가 크게 달라지는 시점에 구간별 인식 상태를 확인하고 필요하면 배치를 조정하세요. 비어 있는 상태에서 나온 결과는 참고용으로만 쓰고 실제 적재 상태에서 다시 검증합니다.
