Quản lý vị trí khuôn — định vị ở nơi kim loại dày đặc nhất

Trong nhà máy, tài sản di động đắt nhất thường là khuôn. Một bộ khuôn có giá từ vài trăm triệu đến vài tỷ đồng, nặng từ vài trăm kilôgam đến vài tấn. Nó được dùng suốt nhiều năm cho đến khi một thế hệ sản phẩm kết thúc, và trong thời gian đó nó đi lại giữa giá lưu trữ và máy ép hàng chục lần.

Thế nhưng vị trí hiện tại của tài sản này thường chỉ nằm trong ký ức của con người và trong sổ sách. Số khuôn được ghi rất chính xác. Vấn đề là: bộ khuôn mang số đó lúc này đang ở dãy nào trên giá tầng hai, hay đã được hạ xuống cạnh khu vực gia công ở tầng một — cách duy nhất để biết là đi tới xem.

Đây không phải bất tiện nhỏ. Khi có lệnh sản xuất gấp, thời gian tìm khuôn trở thành thời gian dây chuyền chờ. Nếu không có ghi chép ai đã chuyển khuôn đi đâu hôm qua, phải mất vài ngày mới phát hiện mất mát. Muốn quản lý lịch sử sửa chữa và số lần sử dụng cũng không có căn cứ, vì không lưu lại được bộ khuôn đó thực sự đã ra khu vực gia công khi nào.

Trông như một vấn đề mà định vị thời gian thực có thể giải. Đúng là giải được. Nhưng với công nghệ định vị trong nhà, kho khuôn là một trong những hiện trường khắc nghiệt nhất. Bài viết này nói về lý do, và về những gì cần kiểm chứng trong điều kiện đó để việc triển khai thành công.

I. Ba cách mất dấu khuôn trong kho

Câu "không biết khuôn ở đâu" mà hiện trường hay nói thực ra gộp ba vấn đề khác nhau. Cách xử lý khác nhau nên cần tách ra.

1. Biết số nhưng không biết khu vực

Phổ biến nhất. Sổ có số khuôn và người phụ trách cũng biết số đó. Nhưng trong kho vài nghìn mét vuông, bộ khuôn mang số đó đang ở dãy nào tầng nào thì không được quản lý riêng. Mà nếu có quản lý thì đó là "vị trí chỉ định", không phải "vị trí hiện tại". Bộ khuôn không về được chỗ cũ sau khi gia công — từ giây phút đó sổ sách và thực tế bắt đầu lệch nhau.

2. Ghi chép bị ngắt trong lúc di chuyển

Người không bê được khuôn. Phải nhờ cầu trục, palăng hoặc xe nâng. Khuôn được cẩu lên khỏi giá, qua lối đi, xuống tầng, rồi đặt cạnh máy. Nếu phần giữa của hành trình đó trống, thứ còn lại chỉ là điểm đầu và điểm cuối. Nhưng điều thực sự muốn biết lại chính là phần giữa. Nó ùn ở đoạn nào, có lệch khỏi tuyến chỉ định không, trên đường có bị đặt tạm ở đâu khác không.

3. Toạ độ rung giữa những khối kim loại

Đưa định vị vào để giải hai vấn đề trên thì vấn đề thứ ba xuất hiện. Kho khuôn là không gian dày đặc thép. Dán thẻ rồi mà toạ độ vẫn nhảy, mất vài giây, hoặc hiện như đang ở dãy bên cạnh. Đây không phải vấn đề dán thêm thẻ là xong. Đây là vấn đề của sóng vô tuyến.

Vấn đề thứ ba là cốt lõi. Hai vấn đề đầu là chuyện ghi lại cái gì, còn vấn đề thứ ba là chuyện có tin được bản ghi đó hay không.

II. Vì sao kho khuôn là hiện trường khó nhất với định vị trong nhà

UWB (Ultra-Wideband) đo khoảng cách bằng chênh lệch thời gian ở cấp nano giây, rồi tổng hợp khoảng cách từ nhiều anchor để tính toạ độ. Điều kiện tốt thì độ chính xác đạt mức vài chục xentimét. Điều kiện tốt nghĩa là khoảng giữa thẻ và anchor phải trống.

Trong kho khuôn, điều kiện đó bị phá theo hai cách cùng lúc.

Tấm thép dội tín hiệu lại như một chiếc gương. Sóng vô tuyến phản xạ trên bề mặt kim loại. Tín hiệu mà anchor nhận được là hỗn hợp giữa tín hiệu đi thẳng từ thẻ và tín hiệu đập vào mặt khuôn bên cạnh rồi vòng lại. Tín hiệu phản xạ đi qua khoảng cách dài hơn nên đến muộn hơn, và thẻ bị tính là ở xa hơn thực tế. Đó là đa đường (Multipath).

Khuôn xếp chồng chắn tín hiệu như một bức tường. Khi khuôn xếp lớp này lên lớp khác, đường thẳng giữa thẻ và anchor bị bịt hẳn. Tín hiệu không tới được, hoặc chỉ có sóng phản xạ đi đường vòng tới. Đó là NLOS (ngoài tầm nhìn thẳng).

Hệ thống chạy tốt trong phòng thí nghiệm mà sụp ở hiện trường, nguyên nhân phần lớn không phải giới hạn của thuật toán mà là hai điều này. Thêm một ràng buộc thực tế nữa: bố trí anchor tốt nhất về lý thuyết là bao quanh đối tượng thật rộng, nhưng trong kho thật thì kết cấu trần, thiết bị gây nhiễu và tuyến đi dây khiến ta không lắp được ở vị trí mong muốn.

Vậy nên chỉ nâng độ chính xác của toạ độ là không đủ. Hệ thống phải tự đánh giá được toạ độ đó tin được đến mức nào.

Công cụ định vị của ORBRO tiếp cận theo ba lớp.

Thứ nhất, không chọn duy nhất một tổ hợp anchor để dùng mà đánh giá toàn bộ các tổ hợp khả dụng. Dù một số tổ hợp bị nhiễu do phản xạ hay che chắn, sự đồng thuận thống kê của đa số vẫn pha loãng được giá trị dị thường. Đây cũng là lý do càng nhiều anchor thì vị trí càng rõ nét.

Thứ hai, tiêu chuẩn "bố trí tốt" không đặt một mức chung cho toàn bộ không gian mà đặt đường cơ sở riêng cho từng khu vực. Là để ở những nơi vốn đã có điều kiện xấu như góc tường hay lối đi, biến động trong phạm vi bình thường không bị đánh giá sai thành lỗi.

Thứ ba, toạ độ tính ra không được xuất trực tiếp mà kèm theo cấp độ tin cậy. Toạ độ vượt qua kiểm định trên ba trục — tính nhất quán hình học, tính liên tục thời gian, tính hợp lý vật lý — có thể dùng trực tiếp cho an toàn và điều khiển. Toạ độ ở mức ranh giới chỉ dùng để tham khảo. Toạ độ không qua kiểm định thì bị chặn xuất và được lưu lại dưới dạng dữ liệu phân tích môi trường.

Vì sao cần phân cấp thì trong kho khuôn thấy rõ nhất. Đọc một toạ độ rung thành "vị trí đã thay đổi" thì trong lịch sử di chuyển sẽ xuất hiện một chuyến đi chưa từng xảy ra. Có cấp độ kèm theo thì tách được toạ độ để dùng và toạ độ cần tạm giữ; còn khu vực liên tục cho ra cấp thấp sẽ được tự động ghi nhận là nơi cần xem lại cách bố trí anchor.

Có hai bài riêng đi sâu vào nguyên lý phần này. GDOP và bố trí anchor ở Hiểu GDOP bằng hai ngón tay, hệ thống cấp độ tin cậy ở Toạ độ cũng có cấp độ tin cậy.

III. Năm chỉ tiêu bắt buộc phải đo trước khi triển khai

Nếu đã quyết định đưa định vị vào kho khuôn, có những điều cần xác nhận ở khu vực thử nghiệm trước khi mở rộng. Con số độ chính xác trên catalogue là giá trị trong điều kiện tốt, còn kho khuôn không phải điều kiện tốt. Cái cần xem không phải giá trị trung bình mà là hành vi trong điều kiện xấu nhất.

Chỉ tiêu đo	Xem cái gì	Căn cứ đánh giá
Sai số toạ độ khi đứng yên	Chênh lệch giữa toạ độ đo thực và toạ độ hiển thị của khuôn đặt ở vị trí chỉ định	Có đủ mức để phân biệt dãy và tầng không
Tính liên tục của quỹ đạo	Trong lúc cầu trục di chuyển, toạ độ bị mất bao nhiêu lần	Đo tách riêng đoạn đứng yên, đi thẳng, quay
Thời gian phục hồi sau che chắn	Từ lúc vào vùng bóng giữa các khuôn rồi ra, đến khi hiện lại	Mấy giây, và sai khác giữa các khu vực có lớn không
Tỷ lệ nhận toạ độ	Số toạ độ nhận thực tế so với số kỳ vọng trong một đơn vị thời gian	Chỉ có ý nghĩa khi tách theo cấp độ tin cậy
Độ chính xác thời điểm vào/ra Zone	Chênh lệch giữa thời điểm đi qua thực tế và thời điểm được ghi	Quyết định độ tin cậy của toàn bộ lịch sử di chuyển

Phải đo lặp lại năm chỉ tiêu này theo cùng một quy trình thì mới tính được phạm vi mở rộng. "Chạy tốt" và "ở khu vực này sau khi bị che chắn thì phục hồi trung bình mấy giây" là hai câu khác nhau. Nếu đang xem xét triển khai thì nên yêu cầu câu thứ hai. Độ chính xác UWB thường được nói ở mức ±10–30 cm theo quy cách, nhưng giá trị thực phụ thuộc vào mật độ kim loại của hiện trường và cách bố trí anchor. Vì vậy, thống nhất quy trình đo quan trọng hơn là ghi lại một con số.

IV. Điểm toạ độ trở thành công việc quản lý khuôn

Toạ độ chính xác cũng chưa thành công việc. Người phụ trách khuôn cần không phải giá trị X/Y mà là "bộ khuôn đó giờ ở đâu, hôm qua mấy giờ ra khỏi đâu". Lấp khoảng giữa đó là vai trò của nền tảng điều hành.

Gắn ID khuôn với ID thẻ theo tỷ lệ 1:1. Đây là bước đầu, thiếu nó thì phần còn lại vô nghĩa. Hệ thống hiển thị theo số thẻ sẽ không được dùng ở hiện trường. Số trên sổ khuôn hiện có phải hiện nguyên vẹn trên bản đồ.

Vẽ khu vực để tạo ra lịch sử. Định nghĩa khu lưu trữ, khu gia công, khu chờ và lối di chuyển thành các zone trên bản vẽ, thì chuỗi toạ độ biến thành sự kiện vào và ra. Ngay khi thành sự kiện, việc tra cứu và tổng hợp trở nên khả thi. Trong ORBRO OS, Zone Manager định nghĩa khu vực còn In-out Tracking và Timeline xử lý lịch sử đó.

Phải xem lại được. Một chiều là phát lại quá trình di chuyển của một bộ khuôn theo trình tự thời gian; chiều ngược lại là tra xem vào một thời điểm nhất định thì trong một khu vực có những gì. Khi xảy ra mất mát hay lẫn lộn, chức năng thực sự được dùng là loại này.

Phải biết được dữ liệu có bị thiếu hay không. Điều này quan trọng hơn tưởng. Khi anchor mất kết nối hoặc pin thẻ hết, bộ khuôn đó cứ đứng mãi ở "vị trí cuối cùng" trên màn hình. Nó không mất đi, chỉ là việc cập nhật đã dừng — nhưng nhìn màn hình thì không phân biệt được. Đó là lý do trạng thái trực tuyến của anchor và thời điểm nhận cuối của từng thẻ phải nằm cùng màn hình với vị trí.

Phải chuyển được sang hệ thống hiện có. Nếu việc quản lý khuôn đã chạy trên MES hay sổ nội bộ, dữ liệu vị trí phải đi vào trong đó. Cách phổ biến là truyền ID khuôn, khu vực hiện tại và thời điểm sự kiện zone qua API. Mở thêm một màn hình mới không hiệu quả bằng việc thêm một cột vị trí vào màn hình vẫn đang mở hằng ngày.

V. Điều kiện gắn thẻ quyết định loại thẻ

Chỗ hay tắc nhất trong thực tế lại nằm ở cuối. Khuôn không phải đối tượng dễ gắn thẻ. Bề mặt là kim loại, có dầu, chịu xung lực khi di chuyển, và tuỳ điều kiện gia công thì nhiệt độ tăng.

Bề mặt kim loại là kẻ thù của ăng-ten. Áp thẻ sát vào thân khuôn thì hiệu năng giảm. Quanh ăng-ten không được có kim loại, nên trước tiên phải kê mặt gắn lên hoặc chọn vị trí ít kim loại. Đây không phải vấn đề phần mềm bù được.

Cách cố định quyết định tuổi thọ. Dán keo thì yếu trước dầu và rung. Bắt bu-lông hoặc buộc dây thép để cố định vật lý phù hợp hơn với khuôn.

Chu kỳ cập nhật và pin là quan hệ đánh đổi. Cập nhật vị trí theo từng giây thì pin tụt nhanh. May là khuôn không di chuyển liên tục như người hay xe nâng. Phần lớn thời gian nó đứng yên trên giá và chỉ di chuyển ngắn khi cần. Vì vậy cấu hình dùng cảm biến gia tốc để phân biệt đứng yên và di chuyển, rồi kéo dài chu kỳ khi đứng yên, rất phù hợp.

Nên dùng các loại thẻ khác nhau theo đối tượng và điều kiện gắn. Dòng thẻ của ORBRO chia như sau.

Thẻ	Chu kỳ cập nhật	Pin	Cố định / hình dạng	Đối tượng phù hợp
ORBRO Tag	1 giây – 1 phút	Khoảng 1 tháng (Li-po)	Bu-lông, dây thép, 66×55×20 mm	Khuôn, mũ bảo hộ, xe nâng, container — đối tượng cần cố định chắc
ORBRO Tag mini	1 phút – 10 phút	Khoảng 1 năm (CR2032 thay được)	Tròn nhỏ Ø31.9×8.0 mm, IP67	Dụng cụ, pallet, xe đẩy — tài sản chỉ cần chu kỳ thấp
ORBRO Tag ID	10 giây – 10 phút	Khoảng 3 tháng (Li-po)	Dạng thẻ nhân viên 39×74×10.2 mm, NFC và SOS	Nhân viên, nhà thầu, khách (liên kết ID ra vào với vị trí)
Sticker Tag	Chỉ phát BLE	Pin tích hợp	Siêu mỏng 0,8 mm, dán trực tiếp lên bề mặt	Thùng, thiết bị — đối tượng không cần toạ độ chính xác

Phía anchor thì tương đối đơn giản. Cố định anchor gắn trần nằm ngang tại điểm chuẩn, rồi dùng PoE đưa nguồn và truyền thông vào chung một sợi dây. TwinTracker của ORBRO hỗ trợ PoE 802.3af và tiêu thụ khoảng 3,2 W, nên chỉ một sợi Ethernet là xong, không cần thi công điện riêng. Ở bước thiết kế cần xem hai điều: tầm nhìn giữa các anchor có bị khuôn xếp chồng chắn không, và kết cấu trần cùng thiết bị có cản tuyến đi dây không.

Lời kết

Quản lý vị trí khuôn không phải vấn đề cần công nghệ mới. Cần hai thứ: định vị không sụp đổ ngay trong điều kiện sóng xấu nhất, và màn hình điều hành dịch được toạ độ đó sang ngôn ngữ của sổ khuôn.

Phần trước không phải chuyện dán bao nhiêu thẻ mà là chuyện đánh giá độ tin cậy của toạ độ thế nào. Phần sau không phải chuyện màn hình đẹp đến đâu mà là chuyện gắn được vào công việc đang chạy đến mức nào.

ORBRO tự làm toàn bộ, từ thẻ và anchor đến tính toán định vị ở edge và màn hình điều hành ORBRO OS. Ở hiện trường khắc nghiệt như kho khuôn, điều đó có nghĩa là không có ai để đẩy vấn đề sang, và cũng có nghĩa là vấn đề sinh ra ở bước định vị sẽ không bị che lại ở bước màn hình.

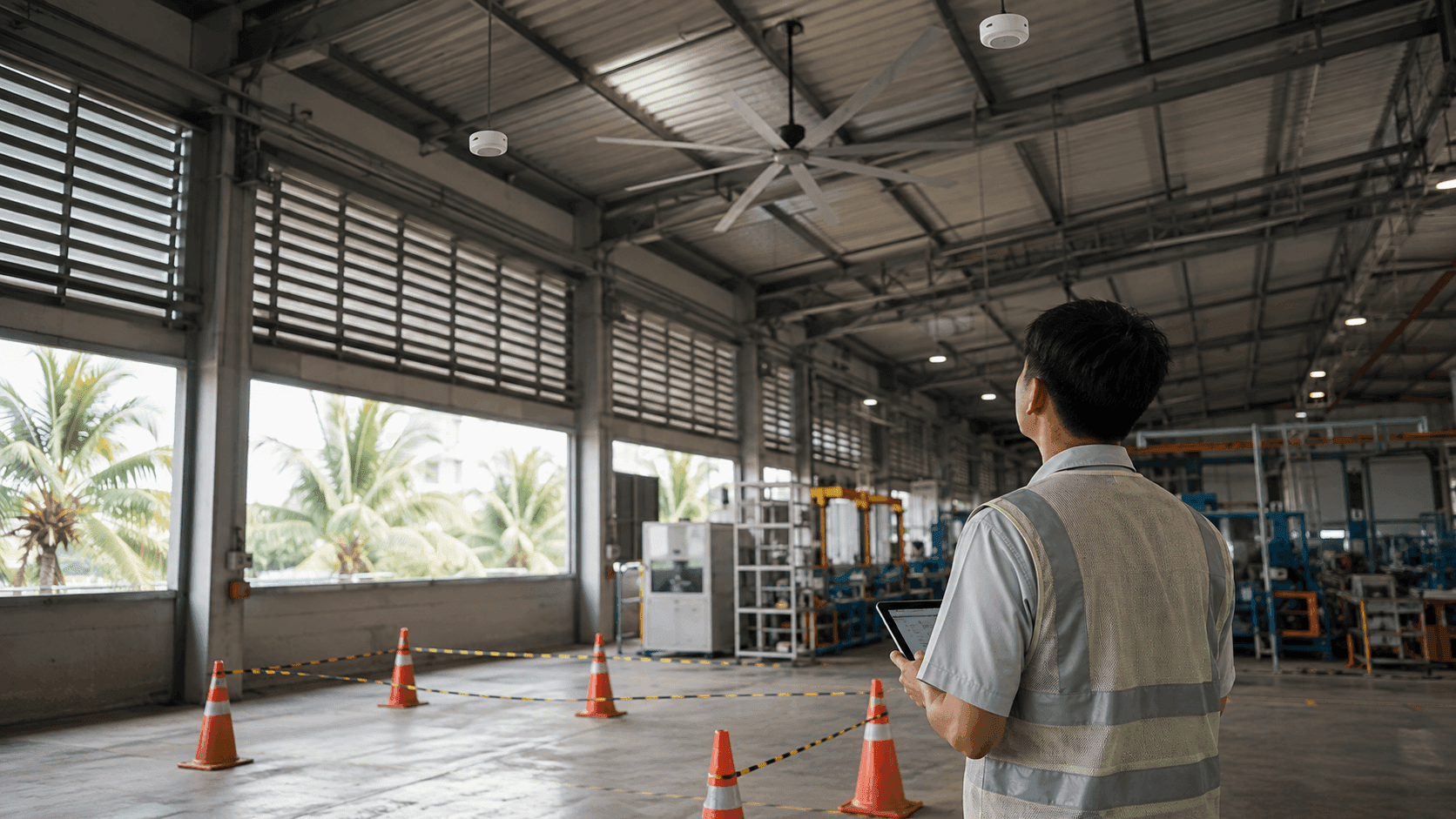

Nên bắt đầu từ khu vực thử nghiệm. Đo năm chỉ tiêu ở trên với vài bộ khuôn và vài anchor, thì cấu hình cần cho toàn kho sẽ hiện ra dưới dạng một phép tính. Về định vị thời gian thực ORBRO, việc đánh giá điều kiện hiện trường và thiết kế khu vực thử nghiệm là việc chúng tôi cùng làm với bạn — hãy liên hệ.
