起重机安全管理与防碰撞报警：只靠距离为什么不够

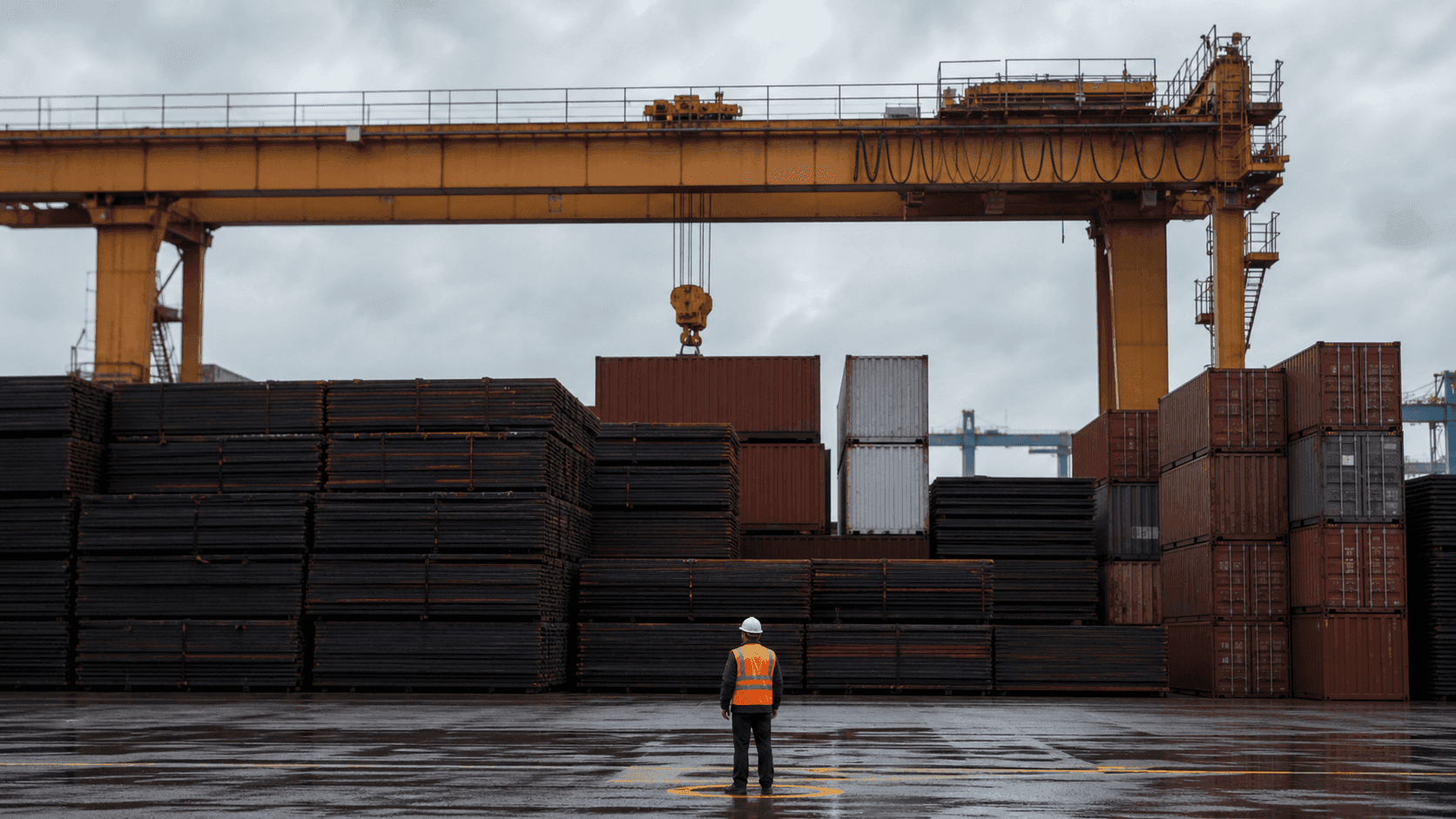

在起重机作业的堆场里，最危险的不是起重机本身，而是臂架和吊物移动时在地面上生出又消失的那个半径。那个半径看不见，几秒钟就换一个位置，站在里面的人很难判断自己是在里面还是在外面。这不是一种有余裕抬头确认的作业，噪声大，靠听也估不准。

所以现场设信号指挥员。由人替大家盯住这个半径，用手势和对讲机截断接近，受过训练的指挥员判断得比任何设备都快。问题不在判断力，在视野。指挥员是一个人，一次看一个方向。堆放物码到三层，连这一个方向也只剩一半。

在集装箱码头这类设备密集的现场，这个结构更明显。一台起重机回转的时候，堆场牵引车从旁边过去，协作单位的人从通道进来，另一台设备在隔壁贝位走同一条动线。这三件事同时进入一个人视野的情况并不多。

接近报警系统就是去补这块空缺的。只是决定成败的地方不是距离计算。那部分技术上已经解得了。分岔口有两个：在金属堆里怎么装定位设备，以及什么时候让报警不响。

I. 信号指挥员看不到的地方

指挥员视野被切断的情形，大体归成三类。

第一是方向。起重机下方、地面作业人员、驶入的车辆分别在不同方向。一个人转身的工夫，另外两个方向就空着。

第二是遮挡。堆放物的高度随季节和货量变化。上个月还一眼看得到的贝位，这个月被三层堆垛挡住。指挥员站的位置没变，能看到的范围却缩了。

第三是空档。交接班的时候、去另一个贝位的那几分钟、等对讲机回话的时间里，半径还在照转。

视频分析把第一类和第三类补得不错。摄像机不换班，一次看好几个方向。ORBRO 的基于AI摄像机的碰撞与危险区域检测瞄准的就是这个位置。只是视频强在视场角之内。人一走到堆放物后面，就需要另一条轴。

基于位置的定位就是那条轴。人身上带着标签，躲在堆放物后面也留得下坐标；起重机下部贴了标签，两个坐标之间的距离就与视野无关地算得出来。

II. 金属堆里，基站装在哪

有起重机的地方，无一例外金属都多。龙门架、钢材、集装箱、堆场牵引车都在反射信号。把按室内办公空间做的安装图纸原样拿到现场，第一天就对不上。

ORBRO 在这类现场用的基站是 TwinTracker UWB。室内开阔环境下的精度在 ±10cm 水平。不过在金属反射强烈的堆场，我们不把这个数字原样承诺出去。在现场实测之后再确定。 这个顺序左右安装质量。

1. 避开龙门架来装

看上去最高最结实的位置，就是龙门起重机的结构件。可那个位置既是信号反射最多的地方，也是结构本身会动的地方。基站要避开龙门架，布置到固定结构一侧。

2. 以堆放物最多的状态为基准

在空堆场定下来的安装位置，到了旺季会垮。实测在堆放物装满的状态下进行，用那个状态的反射条件确定基站数量和位置。

3. 确保基站布置的展开幅度

基站都挤在同一个方向，坐标就会往某条轴上偏。比起基站数量，布置的展开幅度对精度的影响更大。这个原理在基站布置与定位精度一篇里讲得更细。

4. 免打孔安装，布局变了就挪

TwinTracker UWB 用磁吸和夹具固定。不在结构件上打孔，设备部门的审批流程就短；堆放布局变了，同一台设备拆下来装到别处。在布局每年都变的堆场，这个条件比安装费的分量更重。

安装判断项	室内开阔环境	金属结构堆场
精度基准	±10cm 水平	现场实测后确定
基站位置	按图纸均布	避开龙门架的固定结构
基准状态	长期一致	堆放物最大堆存状态
固定方式	支架固定	磁吸与夹具免打孔安装
再调整时点	布局变更时	堆放布局变更时

III. 让报警活下来的设计

接近报警失败的样子只有一种：响得太频繁，大家不再听了。根子在判定方式上。只用距离一个条件判定，结构上就躲不开。 只留下“半径5米内有人进入就报警”这一条规则，起重机停着不动的时候会响，正常走指定通道的人会被响，进去管理半径的指挥员本人也会被响。距离是判定需要的值，但只靠距离，判定并不完整。

所以要把判定条件分开。

1. 按区域分

同样是5米，装卸半径以内和指定通道性质不同。把堆场分成作业区、通行区、待机区，走通道的移动就从报警对象里退出来。

2. 按设备种类分

按车辆种类分别检测危险区域进入。堆场牵引车进入装卸半径是正常作业，乘用车进到同一个位置则是例外情况。

3. 接近方向和设备状态一起看

擦着半径边缘走过的轨迹，和朝着中心进来的轨迹，分开处理。起重机是停止还是在回转，也放进条件里。加进这两项，报警件数会减少，而真该响的情况原样留着。

4. 把报警分层

只在管控画面上显示的一层，用现场蜂鸣器和标签振动通知当事人的一层，以及事故发生时自动执行应对流程的一层，分开设定。层次分开了，大家才会信任最高那一层的报警。

在船坞里作业的协作单位人员也要在同一个画面上，判定才完整。有人没显示出来，那个方向就又只能靠指挥员的眼睛了。

IV. 报警留成记录之后，会不一样的事

报警设计得好，会多出一份产出。什么时候、在哪里、谁离哪台设备有多近，都留了下来，而这份记录对运营负责人比对安全负责人先派上用场。

热力图把这份记录叠在堆场图纸上，管控室和现场看同一个画面。把一个月的量叠起来看，经常会发现报警集中在某个贝位的某个角上，多半是通道宽度偏窄或者堆存顺序拧了的位置。从根上减少报警的办法，不是把阈值放松，而是改掉那个角上的动线。

起重机运行时长统计从同一份数据里出来。设备实际动了多久、等了多久、因维修停了多久，会自动积累。用安全预算批下来的系统同时交出设备运营指标，第二年的预算讨论性质就变了。

在 ORBRO，这些记录汇到 ORBRO OS 一个画面上。坐标、报警履历、区域设定、热力图在同一个地方，把 AI Event Manager 的视频事件叠上去，就能直接调出报警响起那一刻的画面。基础设施经常变动的现场怎么运营，建筑工地安全管理一篇也按同样的脉络写过。

V. 导入时的考虑事项

按顺序列出决定工期和满意度的项目。

1. 实测对准堆存量最多的时期。 淡季实测很可能要重来一次。日程上做不到的话，就把再调整的日程先写进合同范围。
2. 先定谁在哪里带标签。 是安全帽还是马甲，协作单位人员怎么发放怎么回收，这些要整理成运行规则，第一个月才过得去。
3. 阈值当成待调整项，而不是初始设定值。 运行两到四周之后打开报警履历、按区域重新调整的日程，一开始就留出来。
4. 确认基站的供电和通信路径。 免打孔安装解开了固定方式的限制，供电引入却是另一个项目。堆场照明杆和既有配电箱的位置，在实测阶段一起看。
5. 从一个贝位开始往堆场扩。 在最需要报警的贝位把阈值和区域规则磨好再复制，反而更快。

结语

起重机接近报警不是一套用来取代信号指挥员的系统。它是在指挥员看一个方向的时候盯住其余方向，把堆放物后面发生的事留成坐标的那一层。

ORBRO 从 TwinTracker UWB 基站和标签，到 ORBRO OS 管控画面，都由一只手做出来。从用实测定基站位置，到报警规则设计，再到热力图和运行实绩的回收，在同一套体系里接着走。需要视频事件的时候，把 AI Event Manager 叠到同一个画面上。

堆存条件和设备构成不同，基站布点和报警规则也会不同。请在起重机安全管理解决方案页面确认构成和联动产品，把堆场图纸和设备清单交给我们，我们和您一起研究实测范围与导入日程。
