TDoA演算の限界とORBROの構造的対応

TDoA(Time Difference of Arrival)は、単一の送信信号が複数の受信機に到達する時刻の差を分析して、送信位置を推定する方式です。端末に別途応答処理を要求せず、演算が受信機側でのみ行われるため構造が単純であり、大規模な拡張が可能で、様々な産業環境で高精度な位置推定技術として広く活用されています。 しかし、この方式は理想的な条件でのみ一貫した性能を保証します。屋内構造物による反射、受信機の時計の不一致、マルチパス受信のような現実的な変数は、信号の到達時刻を歪ませ、時間差演算の過程で誤差を累積させます。また、TDoAは数学的に非線形最適化問題に該当し、初期推定値が不正確であったり、解空間の制約条件がない場合、演算が発散したりローカル解(local minima)に収束したりする可能性があります。 これらの構造的な制約は、次の3つの問題に整理されます： ・ 数ns単位の時計誤差が、数十cm単位の位置誤差として増幅されます。 ・ 反射やNLOS(Non-Line-of-Sight)条件下で発生した信号の歪みが時間差演算に含まれ、正確度を阻害します。 ・ 初期推定や空間制約が不正確な場合、演算が物理的に有効でない座標に収束したり、解を導出できなかったりすることがあります。 ORBROは、これらの限界を単純なフィルタリングや後処理方式ではなく、TDoA演算構造全体の再設計を通じて解決しました。信号受信から座標出力までの全体フローを収集、初期化、最適化、品質検証の構造に分け、各段階に定量制御が可能なモジュールを挿入することで、実環境でも一貫した収束安定性と結果の品質を確保できるように設計しました。このような構造的な対応は、単なるアルゴリズムの改善ではなく、TDoA全体の演算を設計可能な体系として精製したシステム構造の結果です。 以下で説明するORBROのTDoA演算は、次の4つの核心的な構造単位で構成されており、各構造はリアルタイムの演算品質を安定して維持するための独立した機能を遂行します。

精密な位置を作る6段階の演算フロー： 信号から座標まで、ORBRO TDoAの仕組み

ORBROのTDoAシステムは、単なるRTT計算構造を超えて、距離測定の信頼性と演算品質を確保するための多段階信号処理構造として設計されています。第2章で説明した技術的対応方式は、実際のシステム内で次の6つの段階として実装されます。各段階は受信された信号の品質を定量的に評価し、距離値が出力されるまでの全フローを安定して制御できるように構成されています。

最適化された演算構造が実際の性能に差を生みます

高精度なRTLSシステムにおける位置演算は、単に座標を出力する機能に留まりません。位置値はリアルタイム性、収束速度、環境変化に対する一貫性など、様々な品質要素によって総合的に評価されます。特にTDoA(Time Difference of Arrival)方式は受信機間の時間差に基づいて演算されるため、数nsレベルの時差誤差が数十cm単位の座標偏差として増幅されることがあり、演算構造と初期条件の設定の品質によって性能の差が顕著に現れます。 屋内空間は反射、マルチパス受信、構造物による遮蔽などにより信号品質を理想的に維持することが難しく、そのため単純な精度数値よりも演算の安定性と再現性(reproducibility)がRTLSシステムの実用的な性能を決定づける核心要素として作用します。ORBROは、このような条件を構造的に反映した演算体系に基づき、各段階別の品質制御と最適化アルゴリズムを挿入することで演算の信頼性を極大化しました。 本章では、ORBRO TDoAシステムが実際の環境で実現した性能数値を通じて、構造的な差別化がどのような定量的結果に繋がったかを整理します。

1. 精度 (Accuracy)

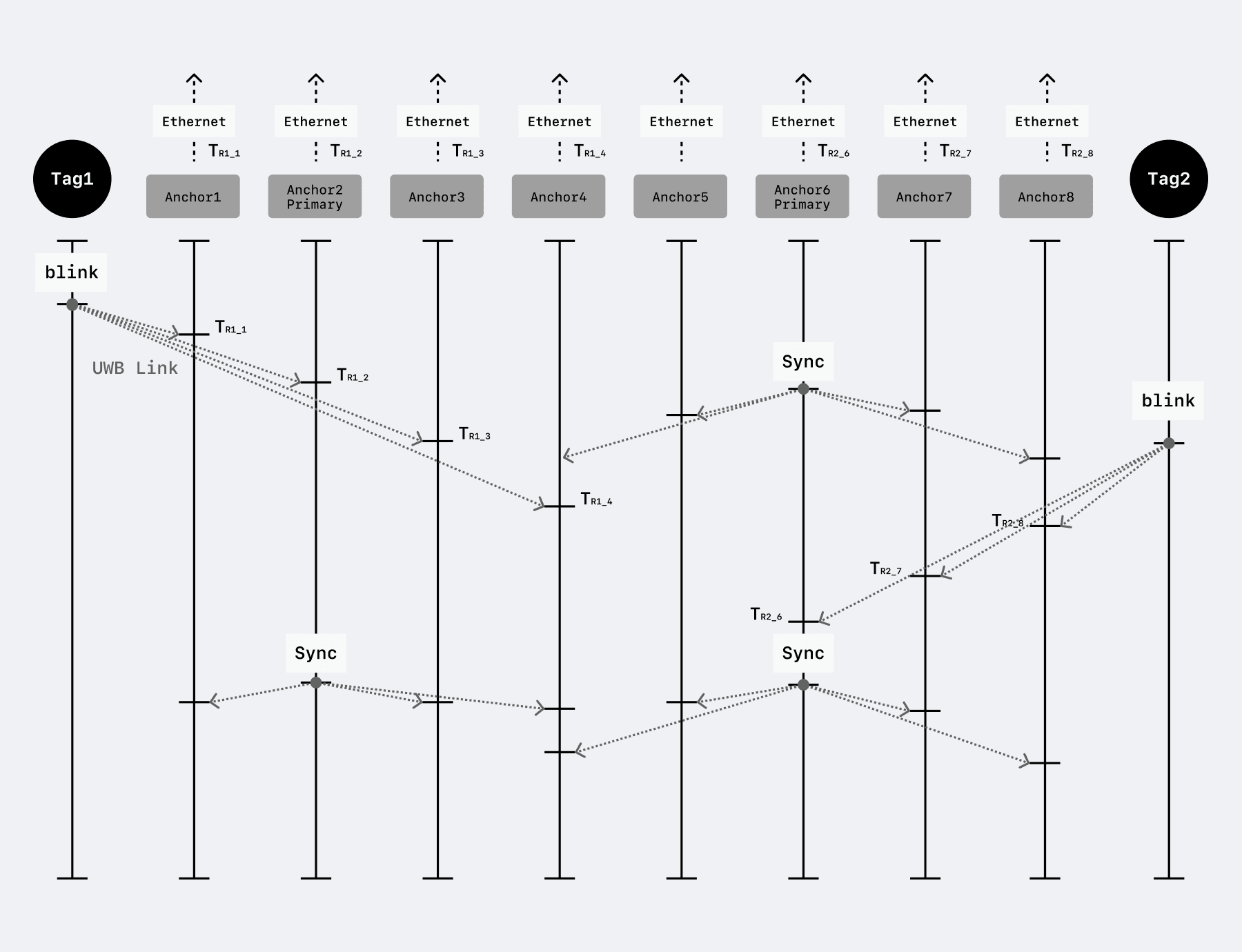

TDoA演算の前提は、すべての受信機(アンカー)の時計が同一の基準で同期されている必要がある点です。ORBROは受信機間の高速通信を通じて基準信号を定期的に交換し、各受信機のクロックドリフトをハードウェアレベルでリアルタイム補正します。これにより、事後フィルタリングなしでもナノ秒(ns)単位の高精度な時間整列を維持し、リアルタイム演算に必要な信頼性の高い生の時間データを確保します。

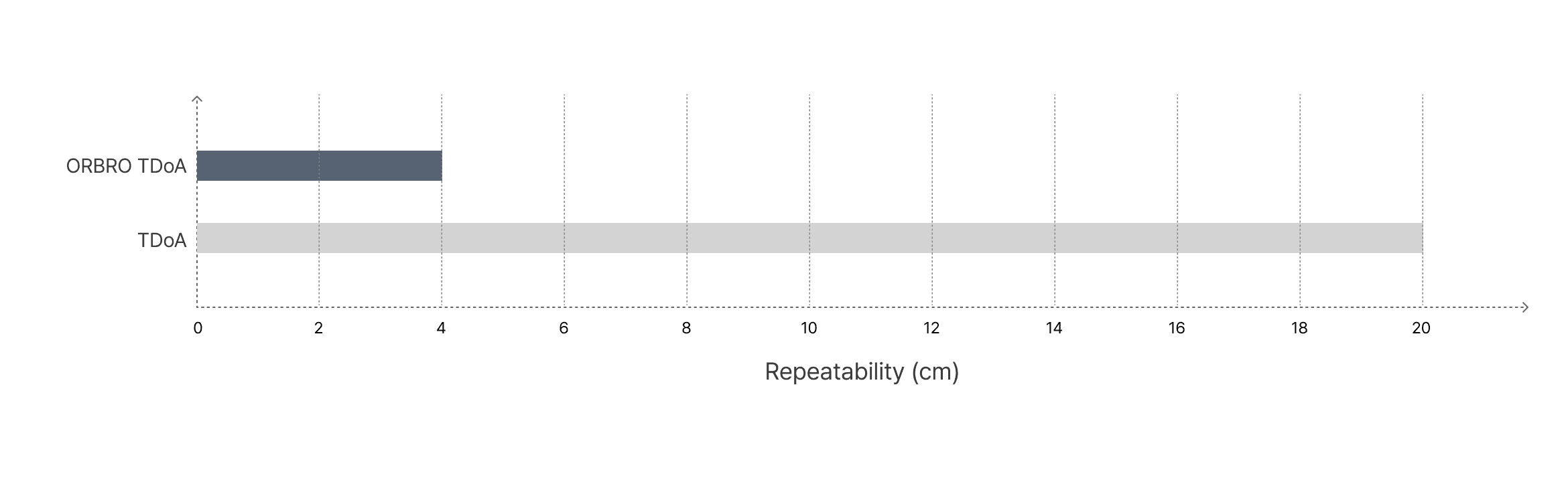

2. 再現性 (Repeatability)

再現性は、同一条件で繰り返し測定した際に、座標がいかに一貫して出力されるかを評価する指標です。測定環境が一定であっても、信号の反射、クロックの偏差、演算の分散などがあると座標は揺れ動きます。ORBROはクロック補正、収束品質ベースの補正、Z軸制約などの設計を通じて、平均4cmレベルの低い分散値を実現しました。これは、固定位置のタグが長時間にわたり位置を維持したり、固定された基準点として機能したりする必要がある環境で特に重要な性能です。

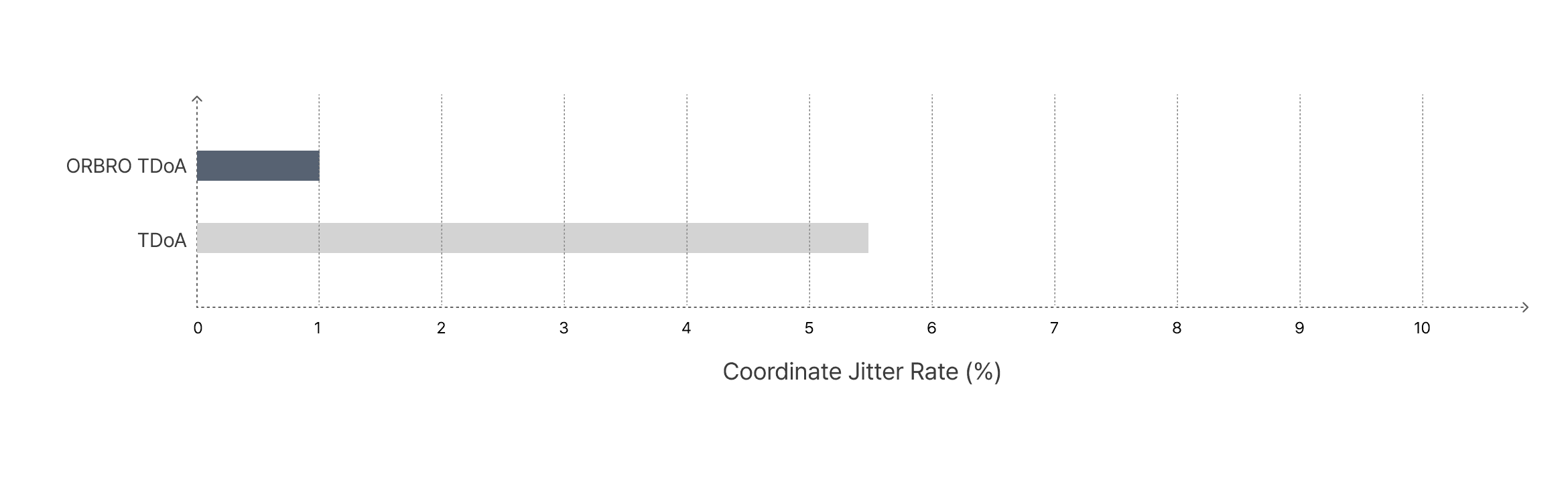

3. 座標急変率 (Coordinate Jitter Rate)

座標急変率は、連続して出力される位置座標間に異常に大きな変化が発生する頻度を表します。これはリアルタイム位置システムにおいて、信号品質の一貫性だけでなく、演算の安定性と例外処理能力を共に反映する指標です。ORBROは単純なフィルタリング方式ではなく、演算構造内で誤差信号を事前に識別して除去する構造的安定化戦略を採用し、1%未満の急激な座標変化の発生率を維持し、全体の位置フローの信頼性を高めています。

4. 収束時間 (Time to First Fix)

収束時間は、タグが信号を送信した後、システムが最初の有効な座標を出力するまでの所要時間を意味します。位置システムのリアルタイム性を決定するこの指標は、初期値の設定と演算の収束速度に大きく影響されます。ORBROはWLSベースの初期推定とテイラー展開補正アルゴリズムを結合し、平均0.5秒以内の収束速度を確保しました。これにより、タグが動き始めた瞬間に位置が追跡され、ユーザーは迅速で直感的な反応性を体感できます。

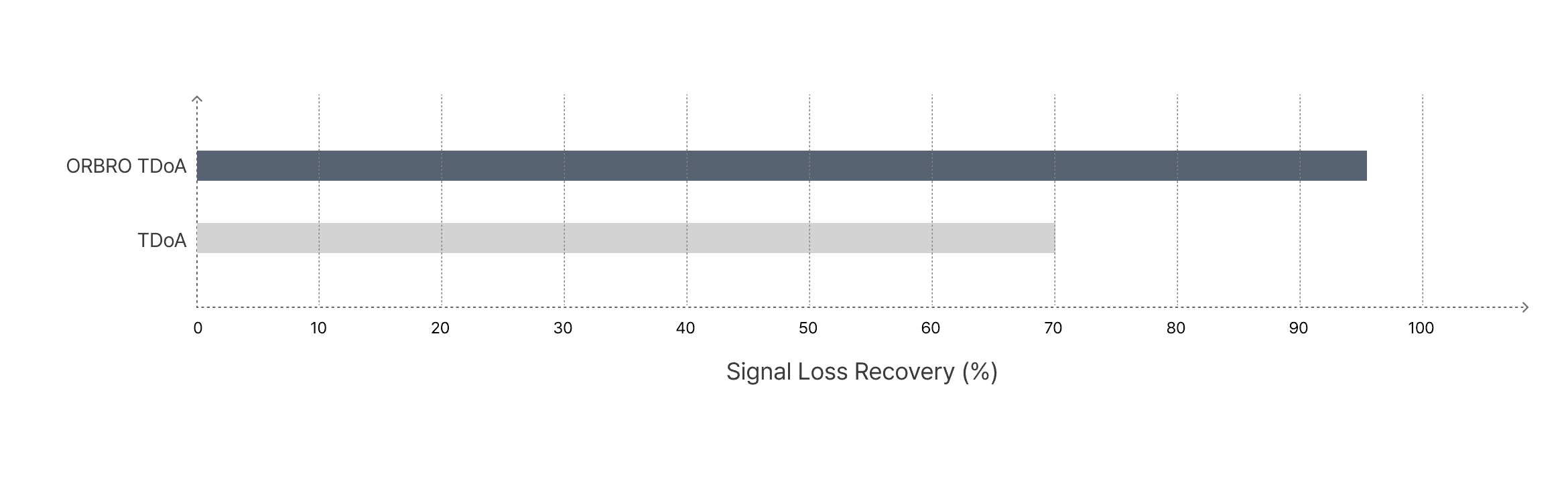

5. 信号漏れ復元率 (Signal Loss Recovery Rate)

復元率は、一時的に一部の受信機で信号が受信されなかった際に、システムがいかに迅速に位置演算を正常化できるかを意味します。これは演算の連続性、例外検知ロジック、多重収束構造などの信頼性設計全般を反映する指標です。ORBROは受信機の一部が応答しなくても、残りの信号と以前の収束値を基に演算を継続し、復元アルゴリズムを通じて95%以上の迅速な座標再出力を実現しています。

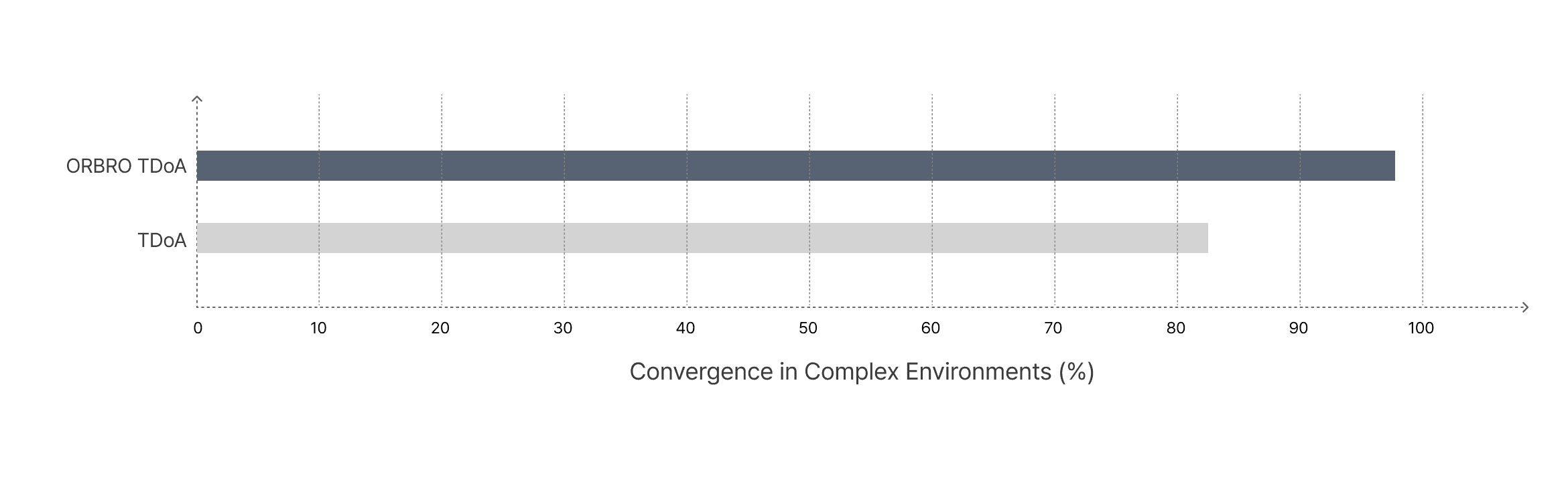

6. 複雑環境における位置安定性 (Convergence in Complex Environments)

位置システムは、構造物の反射、電波干渉、開放された空間構造など、複合的な変数の中でも安定した座標演算を維持する必要があります。ORBROはZ軸の制約、受信機間の距離ベースの補正、ローカル解回避アルゴリズムを通じて演算失敗の可能性を構造的に制御し、金属密集区間や視界確保が困難な空間でも98%以上の収束率を達成しています。これは単なる演算成功率を超え、環境変化に対する対応性と演算構造の復元力を意味します。

精密な位置は構造で完成します – ORBROが再設計したTDoA演算の基準

TDoAは単なる位置推定アルゴリズムではありません。その演算構造は受信機間の時計の整列、時間差の解釈、最適化の収束条件、そして最終的な座標の品質検証まで、精巧な階層で構成されて初めて安定した結果を保証することができます。 ORBROはTDoAの基本原理に忠実でありながら、その構造を信号解釈、演算初期化、空間制約、収束評価など、位置推定のすべての核心要素を制御可能なシステム単位で再設計しました。この過程で、私たちは単に誤差を減らすのではなく、演算の「フロー」全体を技術的に統制できる基盤を作りました。信号品質が変化しても、環境が複雑になっても、ORBRO TDoAは例外状況に対応し、正確な位置を出力できるように構成されています。 TDoAはすでに広く知られた技術ですが、その構造をいかに設計したかによって精度、安定性、拡張性は完全に異なります。ORBROのアプローチは、この技術の本質に最も近い方式で、TDoAを製品レベルの高信頼リアルタイム位置システムへと引き上げた構造的進化です。
